Испытатель вращающейся бутылки для смесей slurry — это лабораторное устройство, используемое для оценки совместимости и характеристик заполнителей и эмульгированного асфальта в составе slurry-смесей. Он имитирует условия вращательного перемешивания для оценки поведения покрытия, стабильности смешивания и стойкости к истиранию, помогая определить общее качество и удобоукладываемость slurry seal смесей в дорожном строительстве.

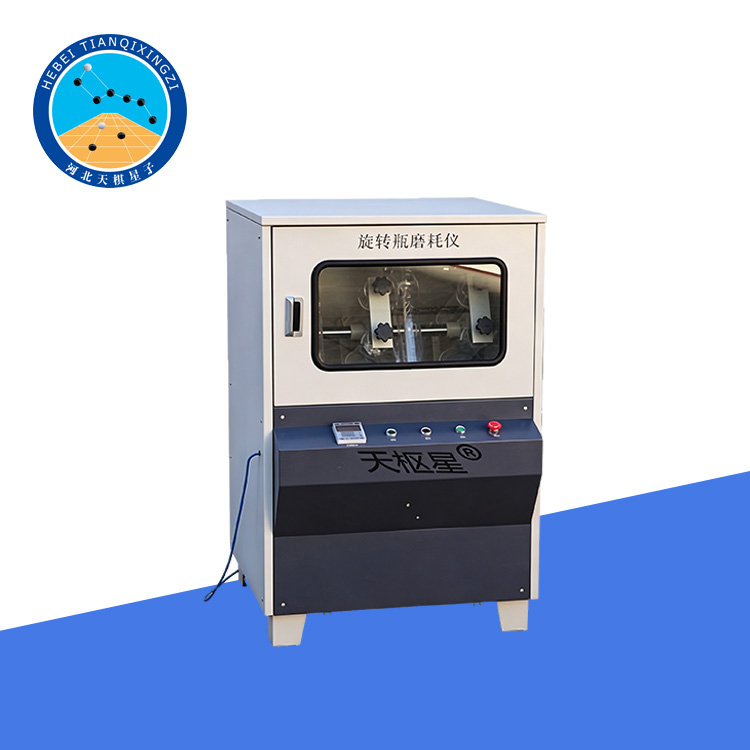

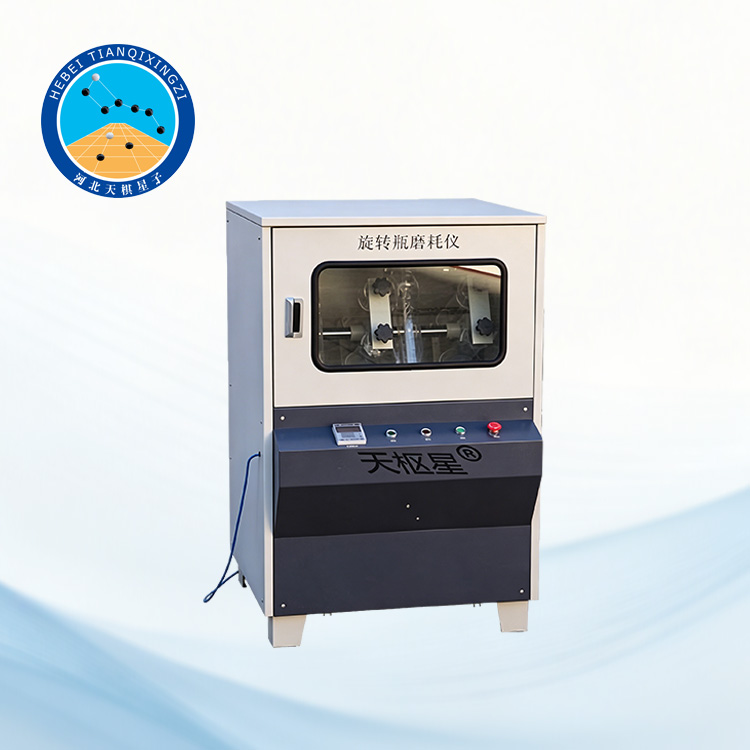

Прибор для испытания истирания методом вращающейся бутылки

Модель: TD758-1

I. Введение в продукт

Испытатель вращающейся бутылки для смесей slurry разработан и изготовлен в соответствии со стандартом JTG 3410-2025 Standard Test Methods of Asphalt and Asphalt Mixture for Highway Engineering (T0758-2025), с учетом международного стандарта ISSA A143. Он в основном используется для оценки совместимости заполнителей заданной гранулометрии и модифицированного эмульгированного битума при проектировании slurry-смесей.

II. Технические характеристики

1. Мощность: 550 Вт

2. Напряжение: 380 В

3. Скорость вращения: 20 об/мин ± 0,5 об/мин

4. Расстояние между центральной осью абразивной трубки и осью вращения: 70 мм

5. Материал абразивной трубки: акрил (полиметилметакрилат, ПММА)

6. Внутренний диаметр абразивной трубки: Ø60 мм; Внутренняя высота: 400 мм ± 1 мм

7. Форма (опционально): внутренний диаметр втулки: Ø30 мм; Высота: 70 мм ± 0,2 мм

8. Поршень (опционально): Ø29 мм

III. Процедура тестирования

1. Подготовка образца и определение начальной массы

Извлеченный из формы образец высушивают на воздухе при комнатной температуре до достижения постоянной массы. После удаления рыхлых частиц с поверхности измеряют начальную массу с точностью до 0,01 г.

2. Определение массы водопоглощения

Образец погружают в воду при заданной температуре 25°C (или по мере необходимости) на заданное время. Затем его извлекают и аккуратно протирают фильтровальной бумагой до тех пор, пока на поверхности бумаги не останется видимой влаги. После этого измеряют массу и записывают ее как массу водопоглощения.

3. Подготовка к испытанию на истирание

Образец помещают в пробирку для испытания на истирание, содержащую 750 мл ± 25 мл дистиллированной воды (или очищенной воды). Пробирку плотно закрывают и устанавливают на вращающийся бутылочный тестер для испытания на истирание.

4. Испытание на абразивный износ при вращении

Запустите устройство для испытания на абразивный износ с вращающейся бутылкой и работайте с частотой вращения 1200 об/мин в течение 3 ч ± 3 мин непрерывно.

5. Определение массы после истирания

После испытания извлеките образец и высушите его поверхность фильтровальной бумагой до полного исчезновения видимой влаги. Затем измерьте массу с точностью до 0,01 г и запишите ее как массу после истирания. Потеря массы в результате истирания рассчитывается как разница между массой, поглощенной водой, и массой после истирания.

6. Испытание на целостность в кипящей воде

Поместите поврежденный образец в корзину и погрузите его в кипящую воду на 30 минут.

7. Определение коэффициента целостности

Извлеките образец и выберите самый крупный неповрежденный фрагмент. После высушивания его поверхности от влаги измерьте его массу и рассчитайте отношение этой массы к массе водопоглощения. Это значение записывается как коэффициент целостности.

8. Оценка коэффициента покрытия

Высушите образец на воздухе в течение 24 часов. Визуально оцените покрытие асфальтовой пленкой поверхности образца и определите ее процентное соотношение к общей площади поверхности. Это значение записывается как коэффициент покрытия.
