Динамическая машина для испытаний на усталость асфальтобетонных смесей — это высокопроизводительное оборудование для испытаний материалов, использующее технологию электро-гидравлического сервоприводного управления. Она в основном применяется для оценки усталостной прочности и срока службы асфальтобетонных смесей при повторных нагрузках.

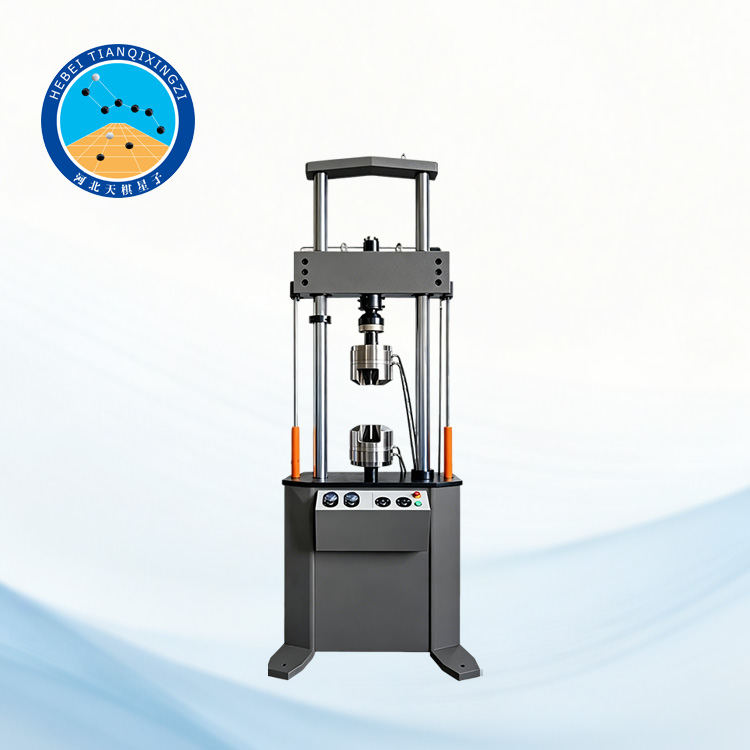

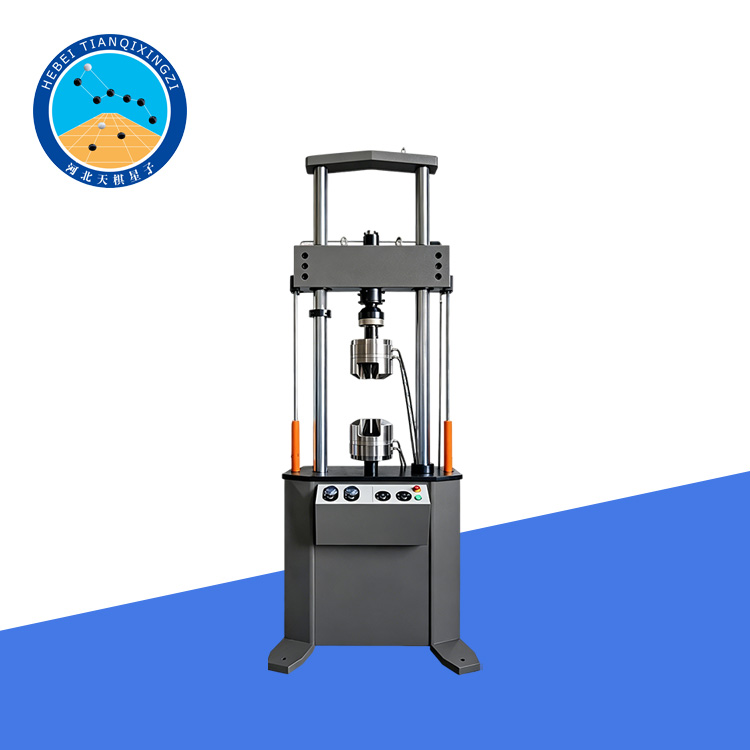

Испытательная машина для динамической усталости асфальтобетонных смесей

Модель: TD-LFV

I. Обзор продукта

Машина для динамических испытаний на усталость асфальтобетонных смесей поддерживает несколько режимов испытаний, включая косвенное испытание на растяжение (раскалывание) и испытание на усталость балки. Она широко используется в дорожном строительстве для исследования характеристик материалов, оптимизации проектирования асфальтобетонных смесей и контроля качества дорожного строительства.

Оборудование разработано на основе передовых международных технологий динамического испытания материалов и учитывает современные тенденции развития дорожно-строительных материалов. Оно объединяет электрогидравлический сервопривод и систему управления, высокоточную сенсорную технологию и компьютерную обработку данных. Благодаря собственной программной системе машина обеспечивает автоматизированные процессы испытания, высокоточный сбор данных и интеллектуальный анализ данных.

II. Конфигурация системы

Система в основном состоит из следующих компонентов:

Нагрузочная рама (включая сервогидравлический силовой агрегат), испытательные приспособления (приспособление для косвенного растяжения и приспособление для испытания балок на усталость), датчики нагрузки и перемещения, система сбора данных, компьютер и система печати (с профессиональным программным обеспечением для испытаний), а также опциональная высоко- и низкотемпературная климатическая камера в соответствии с требованиями заказчика.

III. Технические характеристики

1. Грузоподъемность: динамическая нагрузка 0–20 кН; статическая нагрузка 0–25 кН.

2. Скорость нагружения: 0,005–50 мм/мин, бесступенчатая регулировка скорости.

3. Диапазон частот: 0–10 Гц.

4. Частота сбора данных: 100 Гц, дискретизация в реальном времени.

5. Датчик нагрузки: диапазон измерения 0–25 кН, точность ±0,1% от полной шкалы.

6. Эффективное расстояние между колоннами: 550 мм между двумя колоннами основной рамы.

7. Эффективный ход: 450 мм.

8. Габариты станка: 980 × 600 × 2090 мм (Д × Ш × В).

9. Сервогидравлический силовой агрегат: 7,5 кВт.

10. Внутренние размеры климатической камеры (опционально): 450 × 400 × 600 мм.

11. Диапазон регулирования температуры: от -35°C до +160°C.

12. Диапазон линейного перемещения (LVDT): 0–1000 мм, точность ±0,003 мм.

13. Общее энергопотребление: ≤5 кВт.

14. Вес нетто: 700 кг.

15. Электропитание: 380 В, 50 Гц, трехфазная четырехпроводная система.

IV. Характеристики продукта

1. Многофункциональная конструкция: Поддерживает как косвенные испытания на усталость при растяжении, так и испытания на усталость при изгибе балки, повышая эффективность использования оборудования и проведения испытаний.

2. Электрогидравлическое сервоуправление высокой точности: Обеспечивает высокую скорость реакции и стабильность динамических нагрузок, гарантируя надежные и воспроизводимые результаты испытаний.

3. Имитация широкого диапазона температур (опциональная климатическая камера): Диапазон температур от -35°C до +160°C, соответствующий требованиям испытаний в различных климатических условиях.

4. Высокоточная система сбора данных: частота дискретизации до 100 Гц, позволяющая записывать ключевые данные в реальном времени, такие как нагрузка и деформация.

5. Интеллектуальная программная система: оснащена функциями анализа данных, построения графиков и генерации отчетов, имеет интуитивно понятный и удобный интерфейс.

6. Гибкие режимы нагружения: поддерживает как динамическое, так и статическое нагружение, с регулируемой частотой и скоростью нагружения для соответствия различным стандартам испытаний.
