Четырехточечный тестер усталости при изгибе асфальтобетонных смесей используется для оценки усталостной долговечности и сопротивления растрескиванию асфальтобетонных смесей при многократных изгибных нагрузках. Он измеряет структурную прочность и усталостные характеристики асфальтовых материалов и широко применяется в проектировании дорожных покрытий, дорожно-технических исследованиях и лабораторных испытаниях асфальтобетонных смесей.

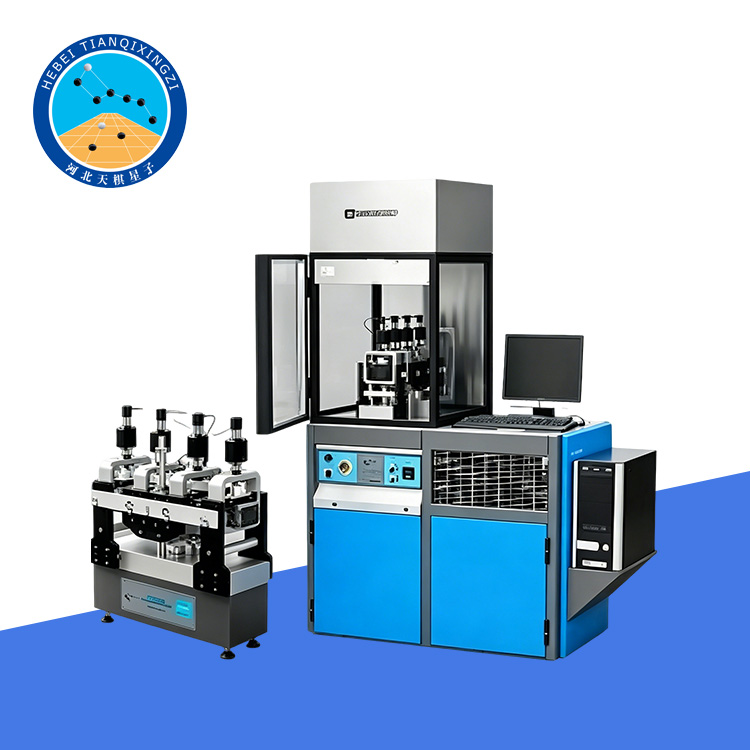

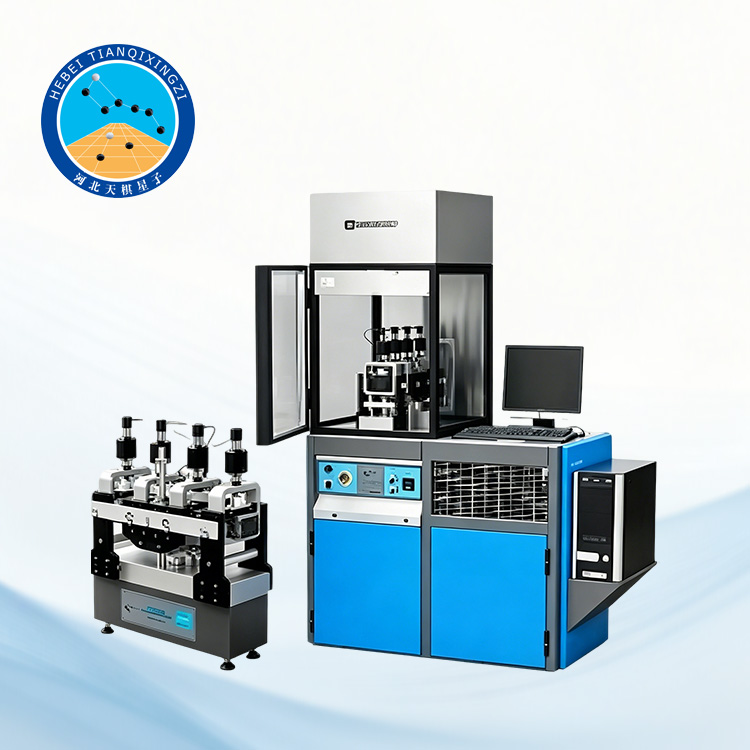

Прибор для испытания усталости при четырехточечном изгибе

Модель: TD739-1

I. Введение в продукт

Испытательная установка для определения усталостной прочности асфальтобетонных смесей при четырехточечном изгибе TD739-1 представляет собой профессиональный измерительный прибор, разработанный и изготовленный в соответствии со стандартом Министерства транспорта КНР JTG 3410-2025 «Стандартные методы испытаний асфальта и асфальтобетонных смесей для дорожного строительства» (T0739-2025 «Испытание асфальтобетонных смесей на усталость при четырехточечном изгибе»), а также с учетом требований таких международных стандартов, как AASHTO T321 и EN 12697.

Данное оборудование используется для определения усталостной долговечности и усталостной стойкости уплотненных асфальтобетонных смесей при многократном изгибающем нагружении. Оно широко применяется для оценки конструктивной долговечности и трещиностойкости асфальтобетонных покрытий.

Стандартные условия испытаний предусматривают: температуру 15°C ± 0,5°C, частоту нагружения 10 Гц ± 0,1 Гц, а также режим непрерывного смещенного синусоидального нагружения с контролем постоянной деформации. В соответствии с конкретными требованиями к испытаниям могут быть выбраны и иные условия.

Критерий завершения испытания определяется как количество циклов нагружения, соответствующее моменту, когда модуль изгибной жесткости снижается до 50% от своего начального значения.

Данный метод применим к образцам-балкам, изготовленным из плит асфальтобетонной смеси, уплотненных в лабораторных условиях методом колесного уплотнения, а также к образцам-балкам, вырезанным из кернов, отобранных в полевых условиях. Стандартные размеры образцов составляют: длина 380 мм ± 5 мм, толщина 50 мм ± 5 мм и ширина 63,5 мм ± 5 мм.

II. Характеристики продукта

Высокоточная сервоприводная система нагружения с исключительной стабильностью управления;

Поддержка режима нагружения с постоянной деформацией для имитации реальных условий напряженно-деформированного состояния дорожных покрытий;

Высокоточные датчики обеспечивают получение точных и достоверных данных об усталостной прочности;

Автоматизированная система управления с высоким уровнем интеллектуализации процесса испытаний;

Обеспечивает проведение длительных испытаний на усталость в автоматическом режиме с непрерывным мониторингом;

Система сбора данных регистрирует нагрузку, перемещение и циклы усталости в режиме реального времени;

Стабильная система терморегулирования, адаптированная для проведения испытаний в условиях низких температур.

III. Технические параметры

1. Напряжение питания: 220 В ± 10 В

2. Мощность: 360 Вт

3. Нагрузочная способность: до 10 кН (динамическая)

4. Частота нагружения: до 60 Гц

5. Ход привода: 30 мм

6. Размеры образца: 380 мм ± 5 мм (длина), 50 мм ± 5 мм (толщина), 63,5 мм ± 5 мм (ширина)

7. Диапазон регулирования нагрузки: 0–5 кН, разрешение 2 Н, точность ±5 Н

8. Диапазон регулирования перемещения: 0–5 мм, разрешение 2 мкм, точность ±5 мкм

9. Диапазон регулирования частоты: 5–10 Гц, разрешение 0,005 Гц, точность ±0,01 Гц

10. Диапазон регулирования температуры: -10–30 °C, разрешение 0,25 °C, точность ±0,5 °C
