Автоматический тестер хрупкости асфальта Fraass предназначен для измерения сопротивления растрескиванию асфальта и битума при низких температурах. Этот автоматизированный тестер соответствует стандартам EN 12593 и JTG 3410, обеспечивая точный контроль температуры, точное определение точки хрупкости и надежные лабораторные результаты для дорожного строительства и материаловедения.

Тестер хрупкости по Фраасу

Модель: TD613-2

I. Введение в продукт

Данный прибор разработан и изготовлен в соответствии с китайским национальным стандартом GB/T 4501-2006 «Метод испытания на хрупкость асфальта», китайским промышленным стандартом JTG 3410-2025 «Стандартные методы испытания асфальта и асфальтобетонных смесей для дорожного строительства» (T 0613-2025: Испытание на хрупкость асфальта), а также со ссылкой на EN 12593. Он специально предназначен для определения точки хрупкости по Фраасу асфальтовых материалов, обеспечивая точную и надежную оценку сопротивления растрескиванию при низких температурах.

II. Технические характеристики

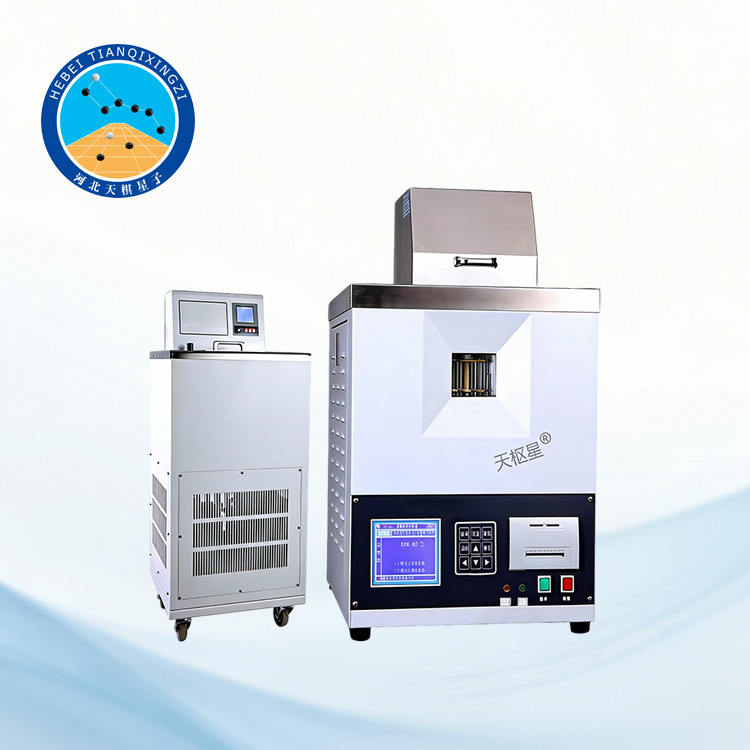

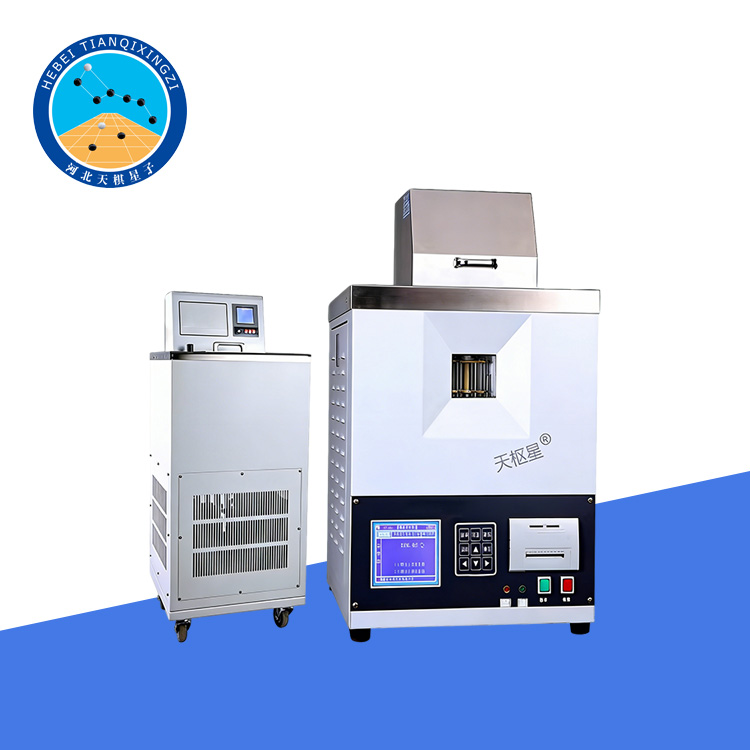

1. Данный прибор состоит из прибора для определения точки хрупкости и низкотемпературной водяной бани. Прибор является основным компонентом для определения точки хрупкости, а низкотемпературная циркуляционная баня охлаждает холодильную установку прибора.

2. Холодильная камера прибора для определения точки хрупкости обеспечивает охлаждение со скоростью 1°C в минуту.

3. Электрический механизм изгиба прибора для определения точки хрупкости автоматически нагружает образец, изгибая его один раз в минуту.

4. Панель управления прибора для определения точки хрупкости состоит из ЖК-экрана, клавиатуры, функциональных переключателей и принтера, что обеспечивает удобство эксплуатации и интуитивно понятное отображение результатов испытаний.

III. Технические параметры

1. Рабочее напряжение: переменный ток 220 В ± 10%, 50 Гц.

2. Метод охлаждения: низкотемпературная циркуляционная ванна.

3. Скорость охлаждения: 1 ± 0,5 ℃/мин.

4. Диапазон измерения температуры: -30 ℃ ~ 25 ℃.

5. Погрешность измерения температуры: ± 0,5 ℃.

6. Размеры образца стального листа: 41 мм × 20 мм × 0,15 мм (длина × ширина × толщина).

7. Количество образцов: одновременно будут тестироваться 3 образца.

8. Температура окружающей среды: комнатная температура ~ +30℃.

9. Относительная влажность: ≤85%.

10. Общее энергопотребление: 450 Вт (тестер точки хрупкости) + 1600 Вт (низкотемпературная циркуляционная ванна).

11. Габариты: 500 мм × 400 мм × 570 мм (длина × ширина × высота тестера точки хрупкости)

IV. Метод испытания

1. Тщательно очистите прибор, чтобы сделать его прозрачным, для наблюдения за изменениями в образце во время испытания.

2. Нагрейте образец асфальта до расплавления и обезвоживания. После охлаждения взвесьте образец асфальта объемом 0,4 кубических сантиметра и поместите его в печь для нагревания, чтобы асфальт расплавился и равномерно покрыл металлический лист слоем толщиной 0,5 мм. Затем дайте покрытому асфальтом стальному листу остыть при комнатной температуре в течение 1 часа.

3. Подсоедините низкотемпературную водяную баню к испытательному оборудованию с помощью резинового шланга и добавьте необходимое количество хладагента. Включите холодильное оборудование и систему циркуляции хладагента.

4. Снимите большую резиновую пробку (из узла, закрепленного на пробке). Осторожно вставьте стальной лист с асфальтовым покрытием между верхним и нижним зажимами прибора.

5. Контролируйте скорость охлаждения хладагента в испытательном оборудовании с точностью до 1°C в минуту, используя низкотемпературную водяную баню.

6. Когда температура опустится примерно до 100°C, рукоятку прибора следует вращать со скоростью 5 оборотов в минуту. В этот момент ползунок поднимется с первой ступени на вторую, разница высот составит 3,5 мм, в результате чего стальной лист изгибается в дугообразную форму. Затем рукоятку следует с той же скоростью вернуть в исходное положение (первую ступень), и стальной лист выпрямится. Повторяйте этот процесс каждый раз, когда температура опускается на 1°C.

7. Температура, при которой в образце появляются трещины, является температурой хрупкости образца асфальта.

8. В качестве температуры хрупкости используется среднее арифметическое трех параллельных испытаний, а разница значений температуры хрупкости не должна превышать 3℃.

9. Каждый прибор снабжен четырьмя пластинами из нержавеющей стали, которые необходимо расправить и хранить в сухом футляре, когда прибор не используется.

V. Упаковочный лист

1. Автоматический тестер хрупкости асфальта (основной блок)

2. Многофункциональная циркуляционная водяная баня с постоянной температурой

3. Листы из нержавеющей стали для образцов

4. Резиновые трубки (Ф10×1 метр)

5. Изоляционные губчатые трубки (Ф15×1 метр)

6. Инструкция по эксплуатации

7. Сертификат соответствия
