Прибор для измерения липкости асфальта измеряет липкость, адгезию, когезию и эластичное восстановление асфальтовых и битумных вяжущих материалов, помогая оценить эксплуатационные характеристики, технологичность и стабильность качества материалов в дорожном строительстве, лабораторных испытаниях и производстве асфальта.

Прибор для измерения адгезии и когезии асфальта

Модель: TD624-1

I. Обзор прибора для определения вязкости и прочности асфальта серии TD624

Прибор для определения вязкости и прочности асфальта серии TD624 разработан и изготовлен компанией Hebei Tianqixingzi Inspection Equipment Co., Ltd. в соответствии с требованиями, изложенными в стандарте транспортной отрасли Китайской Народной Республики JTG 3410-2025 «Методы испытаний асфальта и асфальтобетонных смесей в дорожном строительстве», в частности, в разделе T0624-2025 «Испытание на вязкость и прочность асфальта», а также в стандарте нефтехимической промышленности SH/T0735-2003 «Метод определения вязкости и прочности асфальта». Он используется для определения вязкости и прочности асфальта в определенных условиях с целью оценки эффекта модификации асфальта после добавления модификаторов.

стандарты:

ASTM D5081

T06242011

SH/T07352003

II. Технические параметры

1. Скорость растяжения: (500 мм ± 10 мм)/мин;

2. Максимальная нагрузка: 1000 Н;

3. Нелинейность измерения силы растяжения: <0,5%;

4. Интервал дискретизации силы растяжения: 0,5 мм;

5. Максимальная длина растяжения: 610 мм.

6. Электропитание: переменный ток (220±10%) В, 50 Гц;

7. Общая потребляемая мощность: не более 500 Вт;

8. Габаритные размеры: 560 мм x 450 мм x 1230 мм (длина x ширина x высота).

III. Структурные характеристики приборов для определения вязкости и прочности асфальта серии TD624

(1) Состав прибора

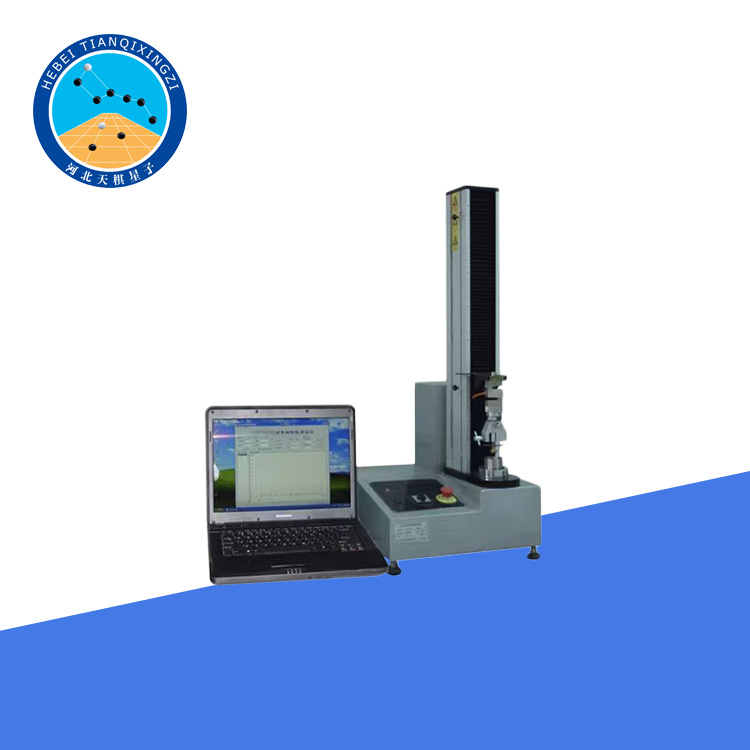

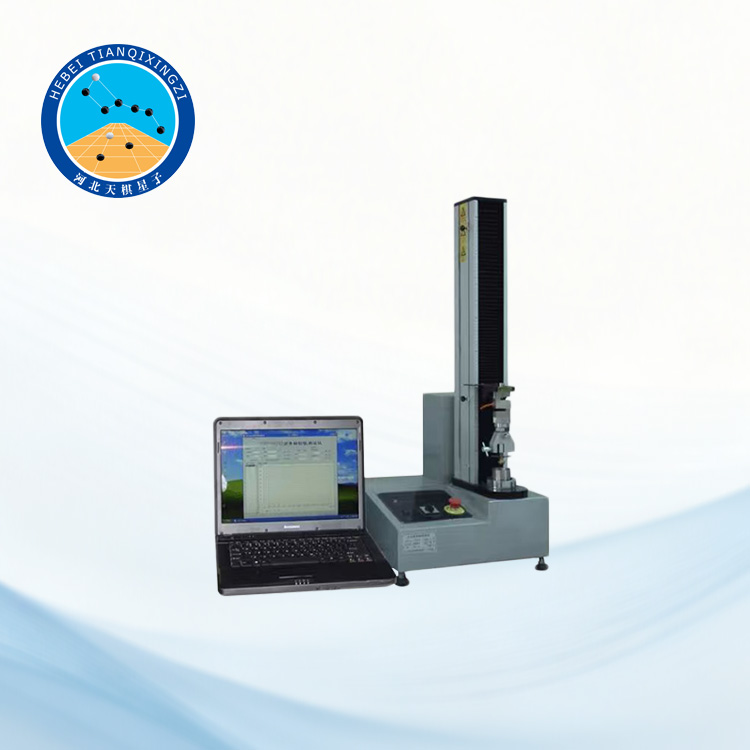

Данный прибор состоит из тестера липкости и пластичности, разрывной машины и портативного компьютера. Тестер липкости и пластичности включает в себя полусферическую растягивающую головку, позиционирующую гайку, позиционирующий кронштейн и контейнер для образца. Его материалы, конструкция и технические характеристики полностью соответствуют требованиям стандартов T0624-2025 «Испытание на липкость и пластичность асфальта» и SH/T0735-2003 «Метод испытания на липкость и пластичность асфальта». Разрывная машина оснащена верхним и нижним зажимами для фиксации тестера липкости и пластичности и может выполнять испытания на растяжение с постоянной скоростью 500 мм/мин, с максимальной длиной растяжения 610 мм. На ПК используется программное обеспечение для тестирования и анализа, разработанное нашей компанией, что обеспечивает интеллектуальное и автоматизированное тестирование.

(2) Основные эксплуатационные характеристики

1. Данный прибор соответствует требованиям двух стандартов испытаний, применяемых в транспортной и нефтехимической отраслях. Длина растяжения может быть выбрана равной 300 мм или 610 мм; испытательная машина для растяжения имеет двухвинтовую конструкцию, что обеспечивает стабильную и надежную работу и высокую точность измерений.

2. Разработанное собственными силами программное обеспечение для тестирования позволяет автоматически строить и распечатывать «Кривую зависимости нагрузки от деформации при испытании на адгезию и прочность», а также автоматически рассчитывать адгезию и прочность асфальта. Для изучения необычных «Кривых зависимости нагрузки от деформации при испытании на адгезию и прочность» программа также позволяет исследователям корректировать касательную линию, определяющую прочность, с учетом полученных данных.

3. Подъем, опускание, остановка движения вверх или вниз, а также расчет результатов измерений с помощью этого прибора могут быть выполнены с помощью портативного компьютера, что делает его удобным в использовании.

4. Панель управления имеет простую конструкцию, и тестирование также легко осуществляется с помощью кнопок «вверх», «вниз» и «стоп» на панели. Портативный компьютер автоматически рассчитывает результаты измерений.

5. Оснащенный принтером формата А4, прибор может автоматически строить и распечатывать график зависимости нагрузки от деформации при испытании на адгезию и прочность, а также значения адгезии и прочности асфальта.

6. Прибор отличается передовой конструкцией, тщательной сборкой и элегантным внешним видом. Он прост в эксплуатации и обладает высокими характеристиками, присущими высококачественным приборам, что делает его идеальным выбором для соответствующих строительных, надзорных и научно-исследовательских организаций, а также университетов.

IV. Техническое обслуживание и устранение неисправностей прибора

(1) Техническое обслуживание прибора

1. Прибор следует размещать в хорошо проветриваемом и сухом месте, чтобы предотвратить повреждение от влаги и обеспечить хорошее состояние внутренней изоляции прибора (в случае влажной погоды или дождя перед использованием можно просушить внутреннюю часть прибора с помощью фена).

2. После проведения испытаний испытательное оборудование следует очистить и высушить в соответствии с процедурами испытаний, а передающий механизм следует своевременно смазать.

3. Сохраните данные измерений на дискету.

4. Не используйте компьютер в других целях.

5. Не изменяйте основные настройки программного обеспечения компьютера без разрешения.

6. Избегайте сбоев в работе компьютерной системы, вызванных человеческим фактором.

(2) Типичные неисправности и способы их устранения

1. Не запускается

Причины: а. Отсутствие питания в электрической цепи; б. Перегорел предохранитель.

Решения: а. Подключите питание; б. Замените предохранитель.

2. Электризация корпуса

Причина: Недостаточное заземление прибора.

Решение: Проверьте заземляющий провод источника питания и заземляющий контакт корпуса прибора.

Примечание: Все вышеперечисленные действия должны выполняться под руководством квалифицированного обслуживающего персонала.
