Полностью закрытый вибрационный грохот LJLME-1 с верхним ударным механизмом подходит для просеивания и анализа материалов в лабораториях и испытательных центрах геологии, металлургии, химической промышленности, угольной промышленности, оборонной промышленности, научных исследований, шлифовальных станков, цементной промышленности и строительства.

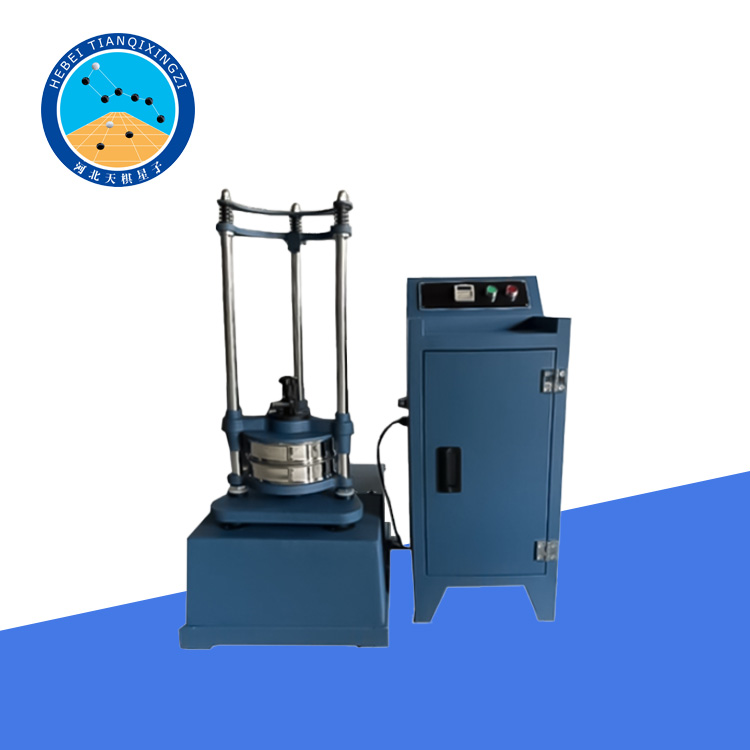

Полностью закрытый вибрационный грохот с верхним ударным воздействием

Модель: LJLME-1

I. Введение в продукт

Машина в основном состоит из основания, верхней крышки, вращающейся конструкции, ударного механизма, зажимного механизма и ситового узла. Она отличается малыми размерами, малым весом, привлекательным внешним видом, устройством автоматической остановки, усовершенствованной конструкцией, хорошими эксплуатационными характеристиками, большой амплитудой вращения, сильным ударным усилием, хорошим эффектом просеивания, а также удобной и гибкой сборкой и зажимом сита.

II. Принцип работы:

Эта машина приводится в движение электродвигателем, который вращает главный эксцентриковый вал на поворотной раме через трансмиссионный вал и червячную передачу. Это, в свою очередь, вращает два других вспомогательных эксцентриковых вала, заставляя всю ситовую конструкцию совершать плоскостные круговые движения с радиусом, равным эксцентриситету. Одновременно тот же электродвигатель приводит в движение другую пару турбин, которые периодически поднимают качающуюся раму, оснащенную ситовым блоком, через кулачок и толкатель, так что качающаяся рама под действием собственного веса падает на опорную площадку основания машины, вызывая вибрацию качающейся рамы во время ее плоскостного кругового движения.

III. Инструкция по применению

1. При установке сит для образцов расположите их в порядке размера отверстий и добавьте дополнительную опорную пластину сита.

2. Высыпьте анализируемый материал в верхнее сито, накройте его и поместите в основание вибрационного сита.

3. Поверните подъемную ручку на зажиме сита против часовой стрелки, чтобы надеть весь зажим на комплект сит. Затем поверните подъемную ручку по часовой стрелке; внутренний верхний стержень зафиксирует опорную втулку, надежно закрепив весь комплект сит для образцов.

4. Установите на вибрационном сите ручку таймера на необходимое время просеивания, включите выключатель питания — вибрационное сито начнёт работать.

5. Если во время первой работы отсутствует вибрация вверх-вниз, значит, двигатель работает в обратном направлении. Пожалуйста, поменяйте местами провода питания.

6. Выключите питание после использования.

IV. Технические параметры

Максимальный диаметр сита: 200 мм

Высота колонны сит: 400 мм

Радиус вращения: 12,5 мм

Частота встряхивания сита: 221 раз/мин

Частота ударов: 147 раз/мин

Вертикальная амплитуда хода: 5 мм

Диапазон таймера: 0-60 минут

Мощность двигателя: 0,37 кВт

Напряжение: 380 В

Скорость: 2800 об/мин
