Это устройство представляет собой специализированный экспериментальный прибор, используемый для точного определения температуры, при которой начинается фактическое фазовое превращение (кристаллизация воды) в мерзлой почве.

Измеритель температуры замерзания почвы

Модель: TGSYC-1

I. Введение в продукт

1. Прибор для измерения температуры замерзания грунта серии TGSYB разработан и изготовлен компанией Hebei Tianqixingzi Inspection Equipment Co., Ltd. на основе стандарта транспортной отрасли Китайской Народной Республики JTG3430—2020, в частности, стандартов T0184-2007 «Испытание на температуру замерзания» и T0186-2007 «Испытание на содержание незамерзшей влаги». Данный прибор подходит для измерения температуры замерзания нетронутых и нарушенных глинистых и песчаных грунтов.

Данный продукт также подходит для:

GB/T50123 «Стандарт методов геотехнических испытаний»;

SL237-036-1999 «Процедуры геотехнических испытаний» — Испытание при низких температурах;

TB10102-2010 «Процедуры геотехнических испытаний железных дорог»;

2. Конструкция и модель изделия

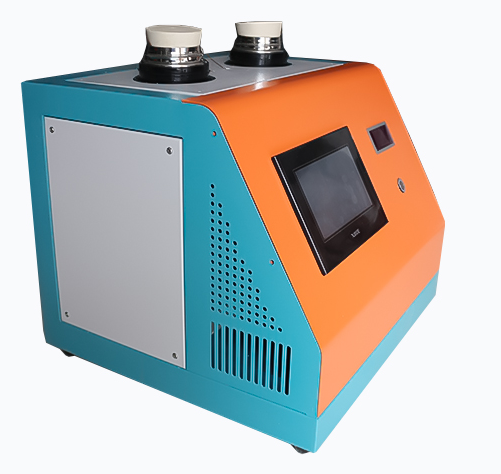

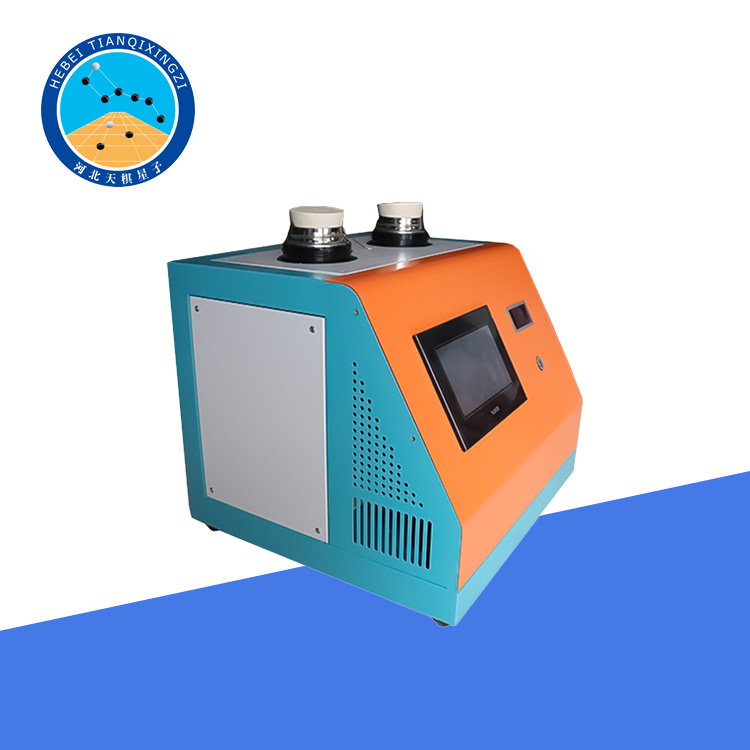

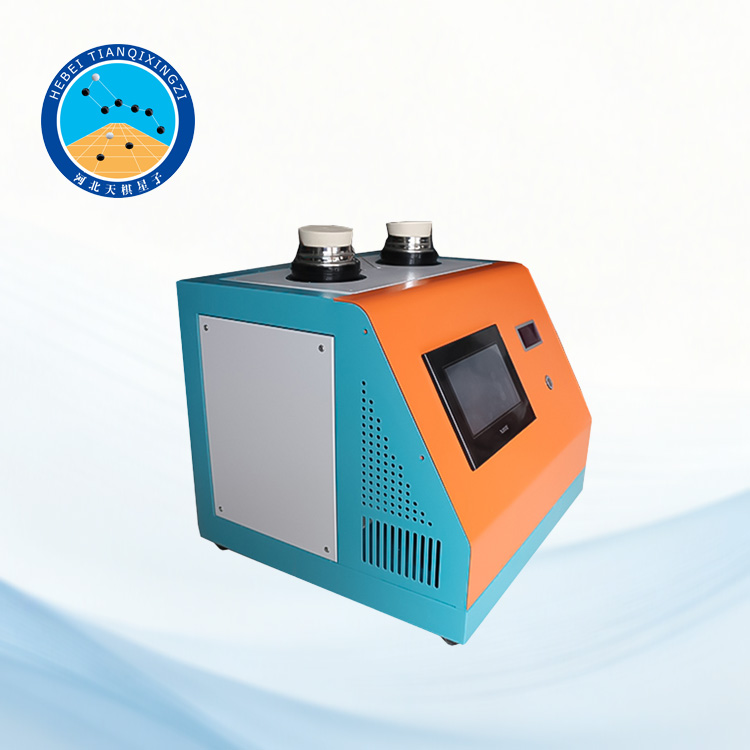

Прибор и оборудование включают в себя колбу для измерения нулевой температуры, колбу для измерения низкой температуры, измерительное оборудование для температуры и чашки для образцов, как показано на рисунке.

II. Технические параметры

Номинальное напряжение: 220 В ± 10%

Номинальная мощность: <0,1 Вт

Размер сенсорного экрана: 7,0 дюймов

Разрешение: 800*480

ЖК-экран: TFT LCD-дисплей, светодиодная подсветка

Количество отображаемых цветов: 16,77 миллионов

Яркость: Регулируемая

Сенсорная панель: Четырехпроводной резистивный сенсорный экран

Срок службы ЖК-дисплея: Более 50 000 часов, 24-часовая работа при 25℃

Память: 128 МБ

Бутыль для нулевой температуры: объём 3,57 л, содержит смесь льда и воды (температура должна быть 0 ± 0,1 ℃).

Низкотемпературная бутылка: объёмом 3,57 л, содержащая смесь кристаллов льда с низкой температурой плавления, предпочтительно при -7,6 ℃.

Прибор для измерения температуры: состоит из термопары и цифрового вольтметра. Термопары предпочтительно должны быть изготовлены из медной проволоки и константана диаметром 0,2 мм.

Цифровой вольтметр: диапазон 2 мВ, деление шкалы 1 мкВ.

Стакан для образца: изготовлен из латуни, диаметр 3,5 см, высота 5 см, с крышкой.
