Основная функция данного прибора заключается в приложении вертикальной нагрузки к мерзлому грунту без нарушения его исходной структуры и напряженно-деформированного состояния с целью определения ключевых механических параметров, таких как сжимаемость и модуль деформации.

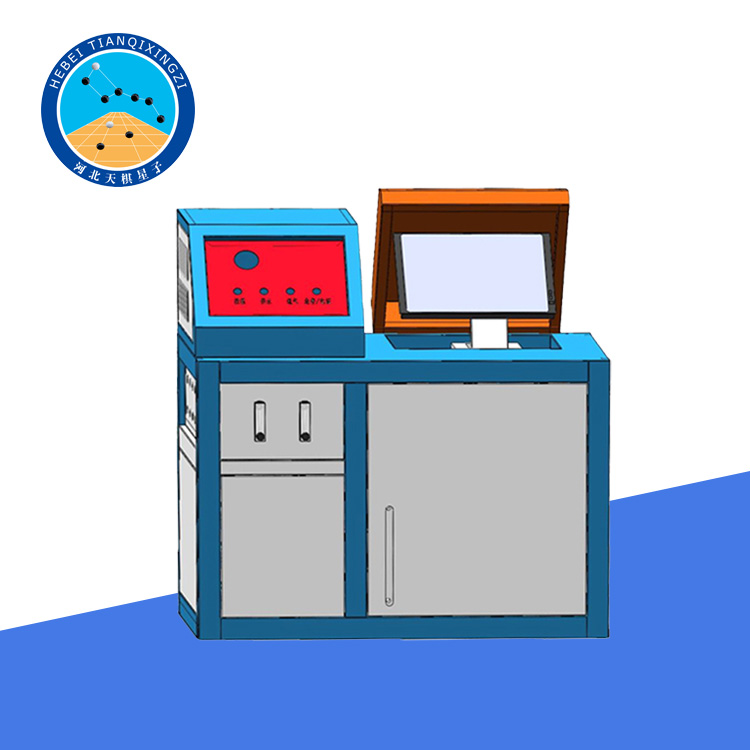

Испытатель сжатия мерзлого грунта in-situ

Модель: TGSYB-1

I. Введение в продукт

Прибор для испытаний на компрессию при оттаивании мерзлых грунтов TGSYB-1 разработан и производится нашей компанией в соответствии с требованиями к проведению испытаний, изложенными в разделе 39 «Испытание мерзлых грунтов на компрессию при оттаивании» национального стандарта GB/T 50123-2019 «Методы геотехнических испытаний». Он предназначен главным образом для лабораторного определения коэффициента объемного осаждения и коэффициента сжимаемости при оттаивании образцов мерзлых грунтов ненарушенной структуры. Данный прибор используется для расчета величины осадки оснований из мерзлых грунтов, вызванной процессами оттаивания и уплотнения. Прибор применим для испытаний мерзлых грунтовых толщ, сформированных различными типами грунтов, за исключением валунных грунтов.

Соответствует следующим стандартам испытаний:

GB/T50123 «Стандарт методов геотехнических испытаний»;

TB10102-2010 «Порядок проведения геотехнических испытаний на железнодорожном транспорте»;

ASTM D5520 — Лабораторное определение характеристик ползучести мерзлых грунтов методом одноосного сжатия;

ASTM D7300 — Лабораторное определение прочностных характеристик мерзлых грунтов при постоянной скорости деформации.

II. Основные технические параметры

1. Номинальное напряжение: 220 В / 50 Гц

2. Номинальная мощность: 5,5 кВт

3. Метод создания давления: Компьютерное управление (гидравлическое)

4. Диапазон давления: 0–600 кН (давление устанавливается в зависимости от площади поверхности образца); (0–1000 кН — опционально, для крупногабаритных образцов)

5. Площадь рабочей поверхности горячего пресса: 5026 см²

6. Максимальный ход гидравлического цилиндра: 150 мм

7. Датчик деформации: 0–100 мм, точность 0,01 мм

8. Диапазон регулирования температуры подаваемой воды: (0,5–100) ℃

9. Способ подачи воды: программируемое управление

10. Диапазон нагрузки насоса подачи: 0–1,2 МПа

11. Данные испытаний: Процесс испытаний предусматривает компьютерное управление нагружением, автоматический сбор данных об изменениях температуры и деформации, а также автоматическое построение графиков и таблиц результатов.

12. Доступные модели данного оборудования: TGSYB-1-1 (одноканальная) и TGSYB-1-2 (двухканальная — «один к двум»).

13. Для повышения удобства проведения полевых испытаний данное оборудование может быть размещено в компактном контейнерном модуле. Характеристики контейнера могут быть адаптированы под индивидуальные требования заказчика (включая оснащение офисной мебелью и системой кондиционирования).

14. Испытательная площадка должна быть оснащена генератором и стабилизатором напряжения мощностью не менее 10 кВт. Данное оборудование может быть предоставлено пользователем или установлено на контейнере.

15. Погрузочные грузы (максимальная заданная нагрузка + не менее 2 тонн) пользователем не предоставляются.

Примечание: Данное изделие состоит из основного испытательного блока (системы компьютерного управления + системы подачи воды постоянной температуры + гидравлической системы нагружения), испытательной рамы, домкратов и других компонентов.
