Прибор для измерения пенетрации мастичной асфальтобетонной смеси используется для измерения сопротивления вдавливанию и деформационных характеристик мастичного асфальта под нагрузкой и при различных температурах. Он помогает оценить консистенцию, стабильность и долговечность монолитных асфальтобетонных смесей, что делает его пригодным для лабораторных испытаний, контроля качества и оценки эксплуатационных характеристик материалов.

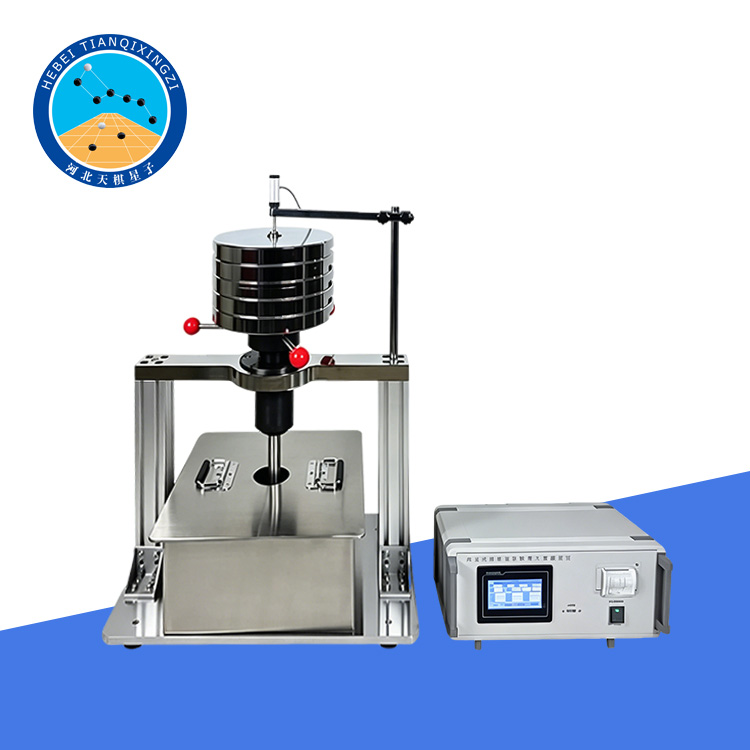

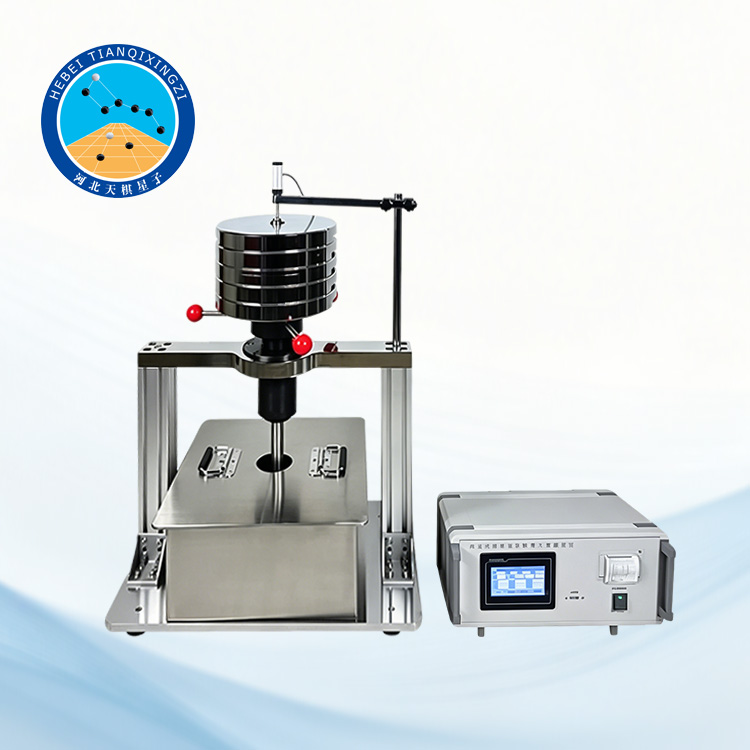

Прибор для испытания на проникновение мастичного асфальтобетона

Модель: TDJTXX-A

I. Введение в продукт

Прибор для испытания пенетрации мастичных асфальтобетонных смесей используется для измерения деформации мастичных асфальтобетонных смесей при заданных условиях температуры и нагрузки, что позволяет оценить их пенетрационные характеристики и устойчивость при высоких температурах.

Данный прибор разработан в соответствии с «Техническими рекомендациями по проектированию и строительству покрытия мостового полотна стальных коробчатых балок» и стандартом JT/T 1131.4-2023 «Покрытие мостового полотна стальных конструкций – Часть 4: Мастичный асфальт», с учетом стандартов EN 12697-20 и BS EN 12970.

II. Основные характеристики

1. Оснащен встроенной сенсорной системой управления MCGS с удобным интерфейсом и простотой в эксплуатации.

2. Автоматическое получение и сохранение значений проникновения и шага проникновения, что упрощает управление данными и отслеживаемость.

3. Многоступенчатая система ПИД-регулирования температуры с программируемыми температурными профилями, позволяющая пользователям создавать, сохранять, редактировать и удалять несколько кривых нагрева для стабильного и надежного управления.

4. Поддерживает экспорт данных о тестовых процессах через USB; результаты испытаний можно запрашивать, распечатывать и удалять, обеспечивая гибкое и эффективное управление данными.

III. Технические параметры

Площадь поперечного сечения пенетрационного стержня: 5 см²

Диаметр пенетрационного стержня: 2,52 см

Масса пенетрационного стержня: 2,5 кг

Диапазон перемещения: 15 мм

Разрешение перемещения: 0,01 мм

Мощность нагрева: 2 кВт

Диапазон регулирования температуры: 0–60 °C

Диапазон и точность измерения времени: 0–60 мин, ±1 с

Электропитание: 220 В ±10%, 50 Гц, 2070 Вт

Габаритные размеры: 560 × 350 × 785 мм (Д × Ш × В)

Масса нетто: 55 кг

IV. Порядок работы

1. После указанного процесса охлаждения и отверждения извлеките образец из формы. Используйте боковую поверхность образца в качестве поверхности для испытаний и поместите его обратно в форму.

2. Поместите форму с образцом в водяную баню при заданной температуре и выдерживайте в течение 60 минут.

3. Опустите проникающий стержень вертикально до полного контакта с поверхностью образца.

4. Отпустите проникающий стержень и одновременно запустите таймер. Приложите начальную нагрузку 2,5 кгс (24,5 Н) и запишите показания индикатора (значение проникновения) через 10 минут.

5. Закрепите проникающий стержень, приложите нагрузку 50 кгс (480,5 Н) к нагрузочной платформе и запишите показания индикатора через 1, 2, 3, 5, 10, 20, 30 и 60 минут.

6. Значение проникновения через 30 минут принимается за результат проникновения образца. Разница между показаниями через 60 и 30 минут является приращением проникновения. Отклонение между двумя параллельными испытаниями не должно превышать 0,1 мм.
