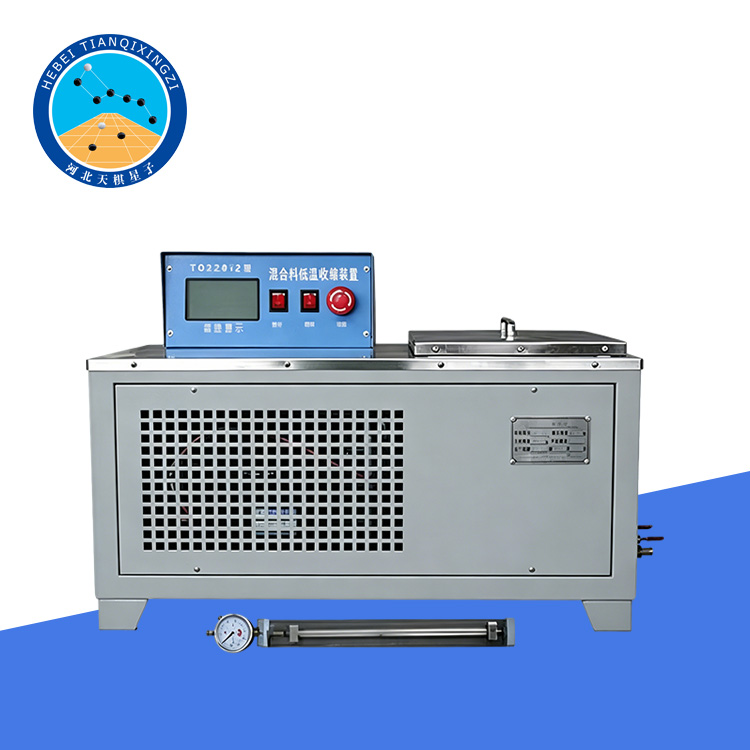

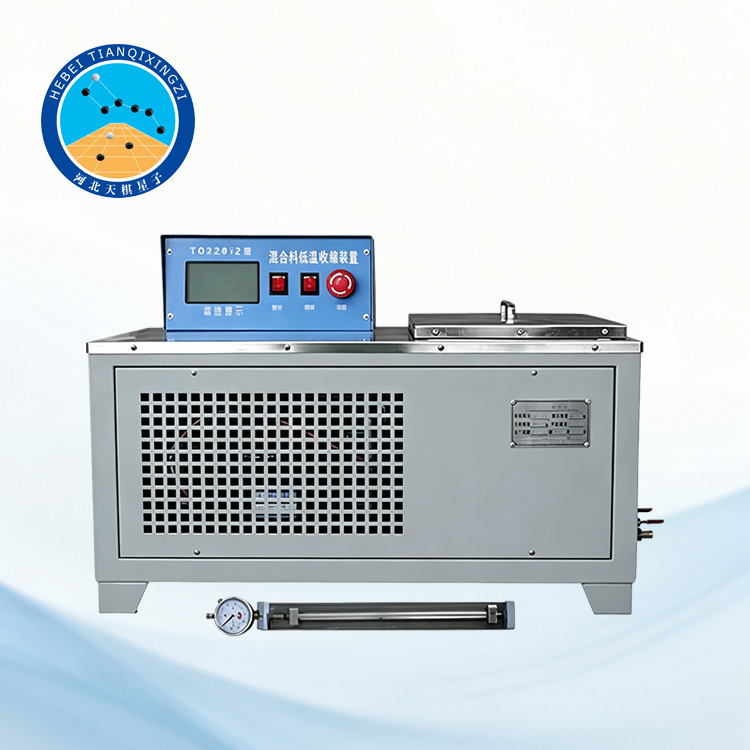

Интеллектуальная испытательная машина для определения коэффициента линейной усадки асфальтобетонных смесей — это высокоточный лабораторный прибор, используемый для измерения характеристик линейной усадки асфальтобетонных смесей в контролируемых условиях. Оборудование оснащено интеллектуальной системой управления и отличается стабильной работой, широко применяется при испытаниях материалов асфальтовых дорожных покрытий, контроле качества и научных исследованиях для оценки деформационного поведения при изменении температуры.

Прибор для измерения коэффициента линейной усадки асфальтобетонных смесей

Модель: TD720-2

I. Введение в продукт

Испытательный прибор TD720-2 для определения коэффициента линейной усадки асфальтобетонных смесей разработан нашей компанией в соответствии с китайским стандартом JTG 3410-2025 «Стандартные методы испытаний асфальта и асфальтобетонных смесей для дорожного строительства» (T0720-1993), а также с учетом концепций проектирования стандартов AASHTO и EN для оценки низкотемпературных характеристик и поведения усадки асфальтобетонных смесей. Данное оборудование специально предназначено для определения коэффициента линейной усадки асфальтобетонных смесей, обеспечивая надежные и точные результаты испытаний.

II. Технические характеристики

Диапазон регулирования температуры (контроллер): от -50 до 99,9°C

Источник питания: 220 В

Точность регулирования температуры: ±0,1°C

Размеры водяной бани: 300 × 200 × 150 мм

Мощность нагрева: 1000 Вт

Мощность охлаждения: 280 Вт

Диапазон рабочей температуры оборудования: от -50 до 60°C

Длина образца для измерения усадки: 200 ± 20 мм

Диапазон измерения индикатора часового типа: 0–12,5 мм

III. Процедура испытаний

1. Подготовка

1.1 Подготовка образцов

Подготовьте образцы плит размером 300 мм × 300 мм × 50 мм, используя метод уплотнения колесом в соответствии с T0703 данной спецификации. Затем последовательно разрежьте плиты на призматические образцы размером 20 мм × 20 мм × 200 мм с помощью камнерезательной машины. Каждая группа должна состоять не менее чем из трех образцов.

1.2 Измерение образцов

Измерьте размеры образцов с помощью штангенциркуля. Длина должна быть средним значением двух измерений, выполненных с противоположных сторон (L). Высота и ширина должны быть средним значением измерений, выполненных на обоих концах и в средней части в разных направлениях, с точностью до 0,1 мм.

Отклонение между размерами вырезанного образца и стандартными размерами не должно превышать ±2 мм по длине и ±1 мм по высоте и ширине.

1.3 Определение физических свойств

Определите плотность, содержание воздушных пустот и другие соответствующие физические свойства асфальтобетонной смеси в соответствии с настоящей спецификацией.

2. Процедура испытания

2.1 Установка измерительных головок

Приклейте металлические измерительные головки к центру обоих концов образца. Конец, контактирующий с индикатором часового типа, должен быть оснащен плоским измерительным наконечником, а противоположный конец — полусферическим. Используйте клей 502 для приклеивания наконечников, слегка надавливая вручную до надежной фиксации.

Примечание: Измерительные головки должны быть точно выровнены вдоль центральной оси образца, а контактная поверхность должна быть перпендикулярна оси. После склеивания поместите образец на стеклянную пластину.

2.2 Подготовка термостатированной ванны

Заполните термостатированную ванну водным раствором метанола в качестве охлаждающей среды. Уровень жидкости должен быть не менее чем на 20 мм выше верхней части образцов. Отрегулируйте и поддерживайте температуру ванны на уровне начальной температуры испытания +10°C.

2.3 Подготовка образцов

Поместите стеклянную пластину и образцы (группу из трех) в термостат. Стеклянная пластина должна быть приподнята как минимум на 30 мм над дном термостата, а расстояние между образцами должно быть не менее 10 мм.

В течение всего процесса испытания ориентация образцов не должна меняться. Поддерживайте образцы при исходной температуре испытания в течение 30 минут перед началом испытания.

2.4 Определение начального показания (L₀)

После температурного кондиционирования быстро извлеките образец из ванны. Одной рукой выдвиньте измерительный стержень индикатора часового типа (или датчика перемещения), а другой рукой установите образец на левый конец держателя, обеспечив его плотное прилегание к измерительному стержню и внутреннему упорному ограничителю. Затем аккуратно отпустите измерительный стержень, чтобы он соприкоснулся с измерительной головкой.

В условиях отсутствия нагрузки запишите показания индикатора часового типа (или датчика перемещения) (L₀) в качестве начального эталонного значения усадки с точностью до 0,001 мм. Немедленно верните образец в водный раствор метанола.

Время от извлечения образца из ванны до записи показаний не должно превышать 5 секунд. В противном случае образец следует вернуть в ванну и выдержать в течение приблизительно 10 минут перед повторным измерением.

2.5 Охлаждение и окончательное измерение (лₑ)

Поместите образец обратно в исходное положение в ванне. После измерения всех трех образцов начните охлаждение ванны со скоростью 5°C/ч (или другой указанной скоростью охлаждения) до достижения целевой конечной температуры −30°C. Прекратите охлаждение и поддерживайте эту температуру в течение 30 минут.

Повторите процедуру, описанную в разделе 2.4, чтобы получить окончательное показание (Lₑ) с точностью до 0,001 мм.

2.6 Измерение при промежуточных температурах

Для определения коэффициента усадки в различных температурных интервалах измерения можно проводить при каждом снижении температуры на 10 °C. После каждого снижения температуры поддерживайте ее в течение 30 минут и определяйте длину образца согласно методу, описанному в разделе 2.4, затем продолжайте охлаждение.
