Установка для испытания цилиндрических образцов асфальтобетонной смеси на одноосное сжатие предназначена для определения прочности на сжатие и деформационного поведения цилиндрических образцов асфальтобетонной смеси в условиях одноосного нагружения. Она широко применяется в лабораторных испытаниях для оценки механических свойств, структурной устойчивости и несущей способности асфальтобетонных смесей в дорожном строительстве.

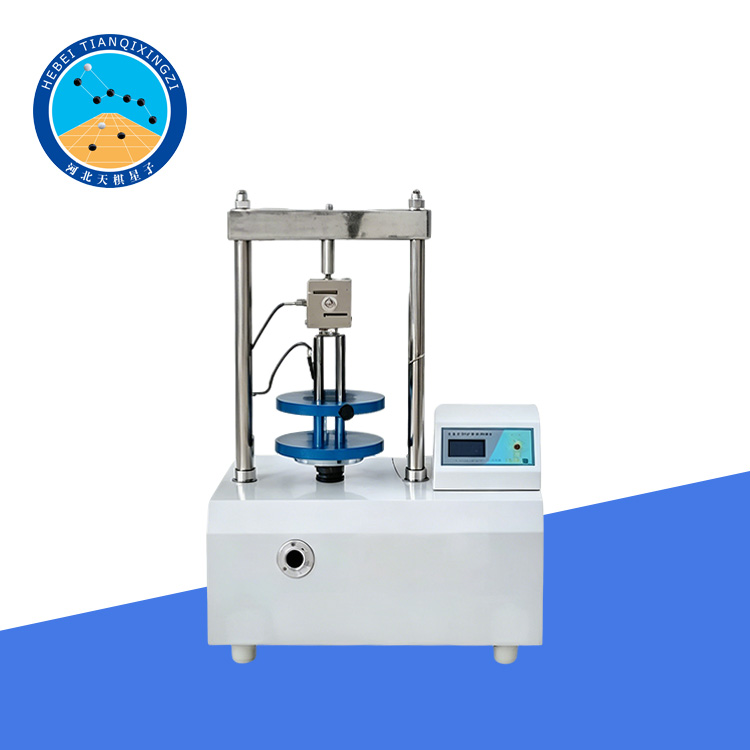

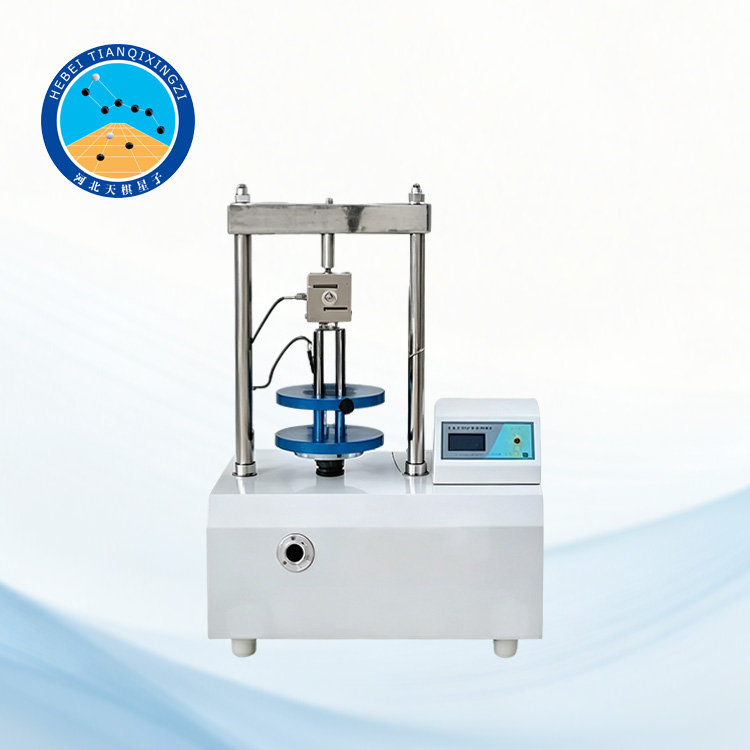

Прибор для испытания асфальтобетонной смеси на одноосное сжатие

Модель: TD713-2

I. Введение в продукт:

Данное оборудование применяется в соответствии со стандартом JTG E20 «Методы испытаний асфальтобетонных смесей для дорожного строительства» (T0713-2000, T0715-2025 и T0716-2025). Кроме того, оно опирается на такие международные стандарты, как AASHTO T322, ASTM D1074 и серия стандартов EN 12697.

Данная испытательная машина отличается интегрированной конструкцией, объединяющей основной блок и систему управления, а также оснащена двухсенсорной системой с сервоприводом. Она позволяет с высокой точностью регулировать любую скорость нагружения. Помимо проведения стандартных механических испытаний асфальтобетонных смесей, данное оборудование может использоваться — в сочетании с различными дополнительными приспособлениями — для определения прочности на одноосное сжатие, прочности на растяжение при раскалывании (испытание на раскол), а также несущей способности (включая измерение набухания при водонасыщении) различных геотехнических образцов. Кроме того, машина позволяет оценивать термическую стабильность и устойчивость асфальтобетонных смесей к пластическому течению — определяя показатели стабильности и текучести (испытание по Маршаллу), — а также выполнять множество других видов испытаний, требующих приложения вертикальной нагрузки.

II. Технические параметры:

1. Скорость подъема: (50±5) мм/мин

2. Диаметр опорной плиты: (102±0,2) мм

3. Максимальное давление: 50 кН, точность 1%

4. Диапазон перемещения: 0–15,00 мм, точность ±0,1 мм

5. Температура окружающей среды: ≤30 °C

6. Относительная влажность: ≤85%.

7. Потребляемая мощность: Не более 700 Вт.

8. Габаритные размеры: 70×50×90 мм.

9. Масса нетто: 100 кг.

10. Электропитание: 220 В.

III. Особенности продукта:

1. Точное управление нагружением: Для создания нагрузки используются серводвигатели или гидравлические приводы, что позволяет реализовать различные режимы нагружения, такие как управление по силе, перемещению и деформации.

2. Превосходный контроль температуры: Стандартная комплектация включает термокамеру или систему водяной бани с диапазоном регулирования температуры, как правило, от –30 °C до +80 °C и точностью ±0,5 °C, что позволяет моделировать свойства материалов в различных климатических условиях.

3. Широкая совместимость с образцами: Поддерживает стандартные цилиндрические образцы; возможность работы с призмами или другими образцами нестандартных размеров обеспечивается путем замены оснастки.

4. Удобная обработка данных: Оснащен профессиональным программным обеспечением для сбора данных в режиме реального времени, автоматического построения кривых «напряжение — деформация» и автоматического расчета соответствующих параметров. Данные могут быть экспортированы в форматы Excel, PDF и другие, а также совместимы с системами LIMS.

5. Безопасность и удобство эксплуатации: оснащен цветным сенсорным экраном или компьютерным интерфейсом управления с графическими подсказками для оператора. Несущая рама обладает достаточной жесткостью.

6. Оборудован устройствами защиты от перегрузки; камера терморегулирования имеет встроенные функции сигнализации о превышении допустимой температуры и защиты от утечек.

IV. Области применения и объем испытаний

Данное оборудование широко применяется в дорожном строительстве, исследованиях дорожно-строительных материалов, испытательных центрах в сфере дорожного движения, а также в университетских научно-исследовательских лабораториях. Оно может использоваться для оценки механических свойств асфальтобетонных смесей и сопутствующих геотехнических материалов. Основные области применения включают:

Исследование эксплуатационных характеристик материалов асфальтобетонных покрытий для автомобильных дорог и городских улиц;

Анализ структурной прочности и деформационных характеристик асфальтобетонных смесей;

Разработка состава дорожных материалов и проверка их эксплуатационных характеристик;

Испытание геотехнических материалов на прочность при одноосном сжатии;

Исследования сопротивления дорожному покрытию образованию трещин, колейности и оценке устойчивости.

V. Расширение системы и дополнительные функции

Для удовлетворения различных экспериментальных потребностей данное оборудование может быть расширено за счет использования ряда функциональных модулей:

Модуль для испытаний на динамический модуль упругости;

Приспособление для испытаний на трещиностойкость при низких температурах;

Оснастка для испытаний на косвенное растяжение (раскалывание);

Установка для определения калифорнийского числа несущей способности (CBR);

Многоканальная система сбора данных;

Функция облачного управления данными и удаленного мониторинга (опционально).
