Прибор для определения теоретической максимальной удельной плотности асфальтобетонных смесей предназначен для измерения максимальной удельной плотности (Gmm) смесей в состоянии, полностью свободном от воздуха. Он удаляет из образца захваченный воздух с помощью вакуумного метода и рассчитывает максимальную плотность смеси, предоставляя критически важные данные для проектирования состава асфальтобетона, расчета содержания воздушных пустот и оценки качества уплотнения как в лабораторных, так и в полевых условиях.

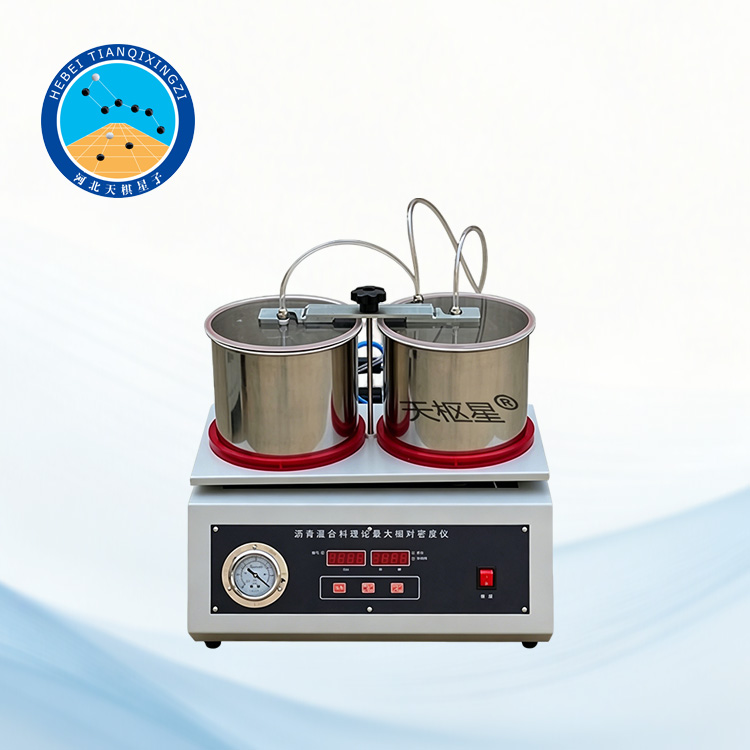

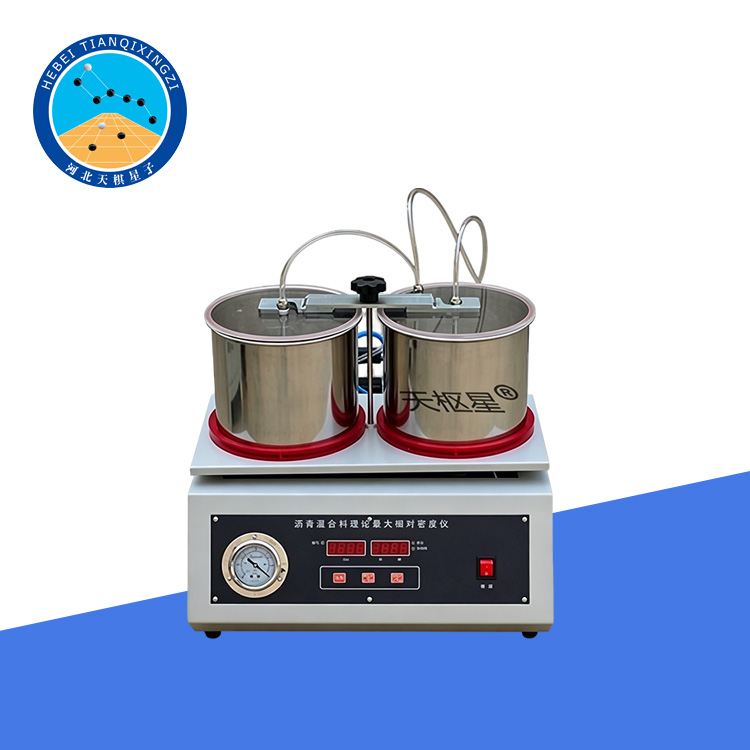

Прибор Gmm для асфальтобетонной смеси

Модель: TD711-1

I. Описание продукта:

Данный прибор был разработан и изготовлен компанией Hebei Tianqixingzi Inspection Equipment Co., Ltd. в соответствии с требованиями отраслевого стандарта Министерства транспорта КНР JTG 3410-2025 «Стандартные методы испытаний асфальта и асфальтобетонных смесей для дорожного строительства» (T0709-2025). Он предназначен для определения теоретической максимальной плотности асфальтобетонных смесей вакуумным методом и применяется для таких целей, как проектирование состава асфальтобетонных смесей, обследование состояния дорог, контроль качества строительства дорожных покрытий, а также расчет содержания воздушных пустот, степени уплотнения и других сопутствующих параметров.

II. Технические параметры:

1. Напряжение питания: 220 В ±10%, 50 Гц; Потребляемая мощность: 150 Вт

2. Диапазон отрицательного давления: 0–100 кПа

3. Режим работы: Автоматический / Ручной

4. Объем емкости: 4300 мл × 2 шт.

5. Габаритные размеры: 500 × 500 × 360 мм

6. Режим вибрации: непрерывная вибрация

7. Мощность вакуумного насоса: 160 Вт

8. Мощность вибратора: 30 Вт

III. Инструкция по эксплуатации:

Для удовлетворения требований различных испытаний — и в соответствии с установленными протоколами тестирования — прибор оснащен двумя основными режимами работы: программируемым автоматическим режимом и независимым режимом ручного управления. Данный прибор способен одновременно испытывать несколько параллельных образцов.

Инструкция по проведению автоматического тестирования:

Подключите источник питания (220 В/50 Гц) и нажмите кнопку питания; на дисплее начнется отсчет секунд, указывая на готовность устройства к испытаниям.

Поместите сосуды с отрицательным давлением (далее именуемые «баллоны с материалом») — вместе с водой и образцами для испытаний, находящимися в них, — на вибрационный стол и надежно закрепите крышки на обоих баллонах с материалом.

Нажатие кнопки «Auto» запускает автоматический режим работы прибора. В соответствии с предустановленной программой, устройство сначала выполнит вакуумирование камеры в течение 2 минут; стрелка вакуумметра при этом покажет, что уровень вакуума внутри цилиндра с материалом достиг 96,3 кПа, а на дисплее давления отобразится значение 3,7 кПа. Вслед за этим виброплатформа будет непрерывно вибрировать в течение 15 минут; одновременно с этим вакуумный насос продолжит работу, поддерживая уровень вакуума в цилиндре с материалом на отметке 96,3 кПа.

На 17-й минуте выполнения автоматической последовательности испытаний прибор автоматически прекращает работу — а именно, производит автоматический сброс давления в камере. На данном этапе вставьте крышку цилиндра с материалом в рукоятки, расположенные по обеим сторонам, извлеките цилиндр с материалом и отключите питание прибора.

Если после завершения автоматического программного цикла испытаний в образце остаются остаточные газы, оператор может воспользоваться функцией ручного управления для продолжения работы прибора. Сначала нажмите кнопку «Evacuate» (Вакуумирование), а затем — кнопку «Vibrate» (Вибрация); после этого прибор начнет одновременно вакуумировать камеру и подвергать цилиндр с материалом вибрации. В процессе выполнения данной операции в любой момент можно нажать кнопку «Stop» (Стоп) для ее прекращения.

Инструкции по выполнению тестовой операции в режиме ручного управления:

1. Если требуется одновременное выполнение функций «Вибрация» и «Вакуум», сначала нажмите кнопку «Вакуум»; как только уровень вакуума внутри цилиндра для материала достигнет 96,3 кПа, нажмите кнопку «Вибрация» для запуска процесса вибрации.

2. После нажатия кнопки «Вакуум» максимальная продолжительность непрерывной работы вакуумного насоса составляет 17 минут; после нажатия кнопки «Вибрация» максимальная продолжительность непрерывной работы вибростола составляет 15 минут.

IV. Меры предосторожности:

1. При запуске вакуумного насоса внутри устройства может раздаться отчетливый звук, напоминающий щелчок. Это нормальное явление, вызванное выходом воздуха через защитное сопло насоса; пользователям не стоит беспокоиться по этому поводу.

2. Запрещается эксплуатировать вакуумный насос непрерывно в режиме открытого канала (осуществляя забор непосредственно из атмосферы) в течение более чем 3 минут. Если после запуска вакуумного насоса стрелка вакуумметра остается неподвижной или колеблется на месте, не смещаясь, это свидетельствует о недостаточном уплотнении бункера для материала или о наличии утечки воздуха в трубопроводе. Оператору следует слегка надавить руками по периметру бункера, плотно прижимая его; как только стрелка вакуумметра возобновит нормальное движение, давление можно снять.

3. По завершении эксперимента цилиндр для образца необходимо немедленно очистить. Кроме того, все следы воды на цилиндре, крышке, виброплатформе и всех прочих деталях прибора следует тщательно вытереть насухо.

4. После распаковки установите прибор на ровную поверхность в сухом, хорошо проветриваемом и чистом помещении. Температура окружающей среды не должна превышать 40°C.

5. После двух часов непрерывной работы прибора его необходимо отключить на один час.

6. Ни при каких обстоятельствах нельзя допускать попадания капель воды из емкости внутрь прибора.

7. Неуполномоченному персоналу — в частности, любым лицам, не являющимся профессиональными техническими специалистами производителя, — строго запрещается снимать защитные панели, закрывающие какие-либо части прибора. Ответственность за любой ущерб, нанесенный прибору в результате подобных несанкционированных действий, несет исключительно нарушитель.

V. Упаковочный лист

Основной блок: 1 комплект.

Вакуумные контейнеры: 2 шт., объем 4300 мл.

Предохранитель: 1 шт., номинал 15 А.

Руководство по эксплуатации: 1 экз.

Сертификат соответствия: 1 экз.
