Вращательный компактор для асфальтобетонных смесей используется для подготовки образцов асфальтобетонных смесей высокой плотности путем точного вращательного уплотнения, обеспечивая равномерное распределение пустот и точное моделирование условий дорожного покрытия в реальных условиях. Он широко применяется в лабораторных испытаниях для проектирования смесей Superpave, оценки эксплуатационных характеристик и контроля качества асфальтобетонных материалов.

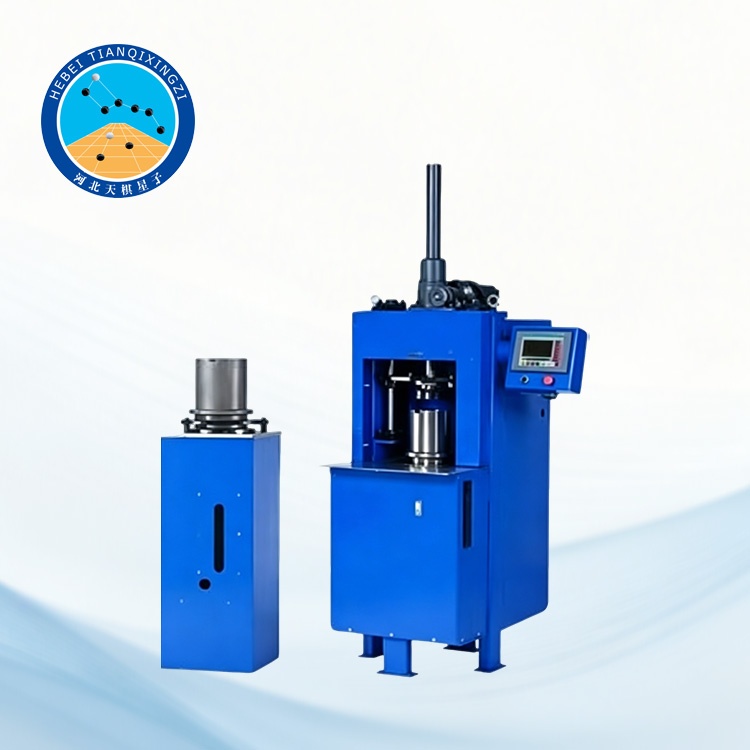

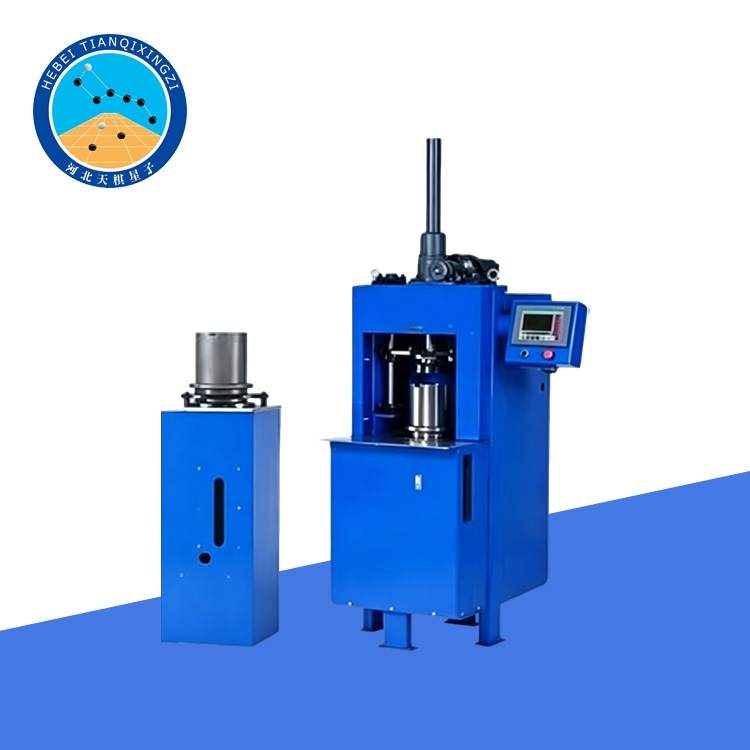

Гирационный уплотнитель асфальтобетонной смеси

Модель: TD736-3

I. Введение в продукт

Гирационный компактор для асфальтобетонных смесей — это специализированный испытательный прибор, разработанный и изготовленный в соответствии с китайским отраслевым стандартом транспортной промышленности JT/T 724-2008 «Гирационный компактор», отраслевым стандартом JTG 3410-2025 «Стандартные методы испытаний асфальта и асфальтобетонных смесей для дорожного строительства» (T0736-2011) и со ссылкой на международный стандарт AASHTO T312.

Данное оборудование использует метод гирационного уплотнения для подготовки цилиндрических образцов асфальтобетонной смеси диаметром φ100 мм или φ150 мм. Оно широко применяется в лабораторных испытаниях для определения физико-механических свойств асфальтобетонных смесей и служит важным устройством для подготовки образцов при испытаниях материалов в дорожном строительстве и проектировании смесей.

II. Основные технические характеристики

1. Данный прибор соответствует стандарту SPERPAVE Федерального агентства по гигиене и охране окружающей среды (FHWA) и может безопасно и надежно работать при заданном давлении уплотнения и угле поворота при уплотнении.

2. В качестве ядра системы управления в данном приборе используется ПЛК Siemens производства Германии. Система обладает комплексными функциями защиты и способна работать в сложных условиях эксплуатации.

3. В качестве человеко-машинного интерфейса в этом приборе используется 7-дюймовый промышленный сенсорный экран. Интерфейс понятен и хорошо виден, настройка рабочих параметров проста, а данные процесса отображаются в режиме реального времени. Данные испытаний можно сохранять в формате Excel и загружать на USB-накопитель.

4. Данный прибор разработан и изготовлен с учетом импортного оборудования; его датчик давления, датчики, подшипники и другие ключевые компоненты являются оригинальными импортными изделиями.

5. Данный прибор был протестирован соответствующими национальными авторитетными организациями, и результаты испытаний соответствуют результатам аналогичного импортного оборудования, демонстрируя стабильную работу. Он считается жизнеспособной альтернативой аналогичным импортным изделиям.

6. Способ загрузки — электрический привод, обеспечивающий быструю реакцию.

7. Интерфейс управления доступен на китайском и английском языках, с возможностью переключения между ними.

III. Основные технические параметры и показатели

1. Диапазон давления: (100–1000) кПа, плавно регулируемый

2. Точность давления: менее ±60 кПа (1–5 раз уплотнения), менее ±18 кПа (более 5 раз уплотнения)

3. Количество оборотов: Вращение вперед (в соответствии с заданным углом уплотнения) 0–1000 раз, вращение назад (угол уплотнения 0°) 0–500 раз

4. Диапазон углов поворота при уплотнении: 0,5°–2,0°, с шагом 0,01° (внутренний угол откалиброван на заводе как 1,16°±0,02°)

5. Точность угла поворота при уплотнении (внутреннего угла): менее ±0,01°

6. Диапазон перемещения при повороте при уплотнении: (0–300) мм

7. Диапазон высоты образца: (50–130) мм

8. Диаметр образца: Ф150 мм (стандартный), Ф100 мм (опционально)

9. Точность перемещения при ротационном уплотнении: менее 0,10 мм

10. Скорость вращения: (30±0,5) об/мин

11. Габаритные размеры: 900 мм × 900 мм × 1900 мм (Д × Ш × В)

12. Размеры внешней упаковочной коробки прибора: 1000 мм × 1000 мм × 2000 мм (Д × Ш × В)

13. Вес пресс-формы: 7,5 кг

14. Общий вес: 500 кг

15. Источник питания: переменный ток 380 В, 50 Гц, 15 А (трехфазная четырехпроводная система с нейтральным проводом)
