Этот вискозиметр Сейболта для асфальта подходит для определения условной вязкости таких материалов, как вязкий нефтяной асфальт и жидкий нефтяной асфальт при высоких температурах, а также может использоваться для определения диапазона температур укладки асфальта, обеспечивая надежную основу для дорожного строительства и контроля качества.

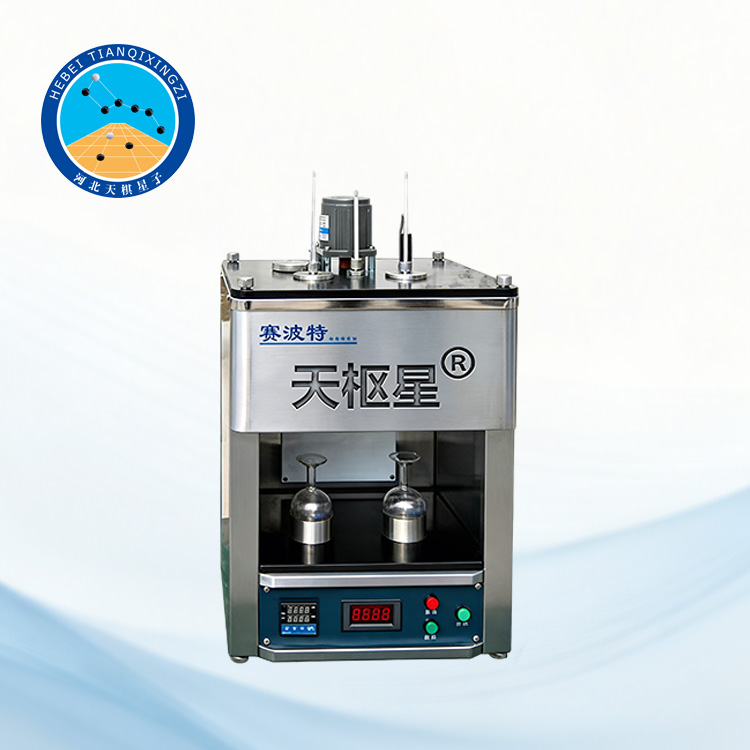

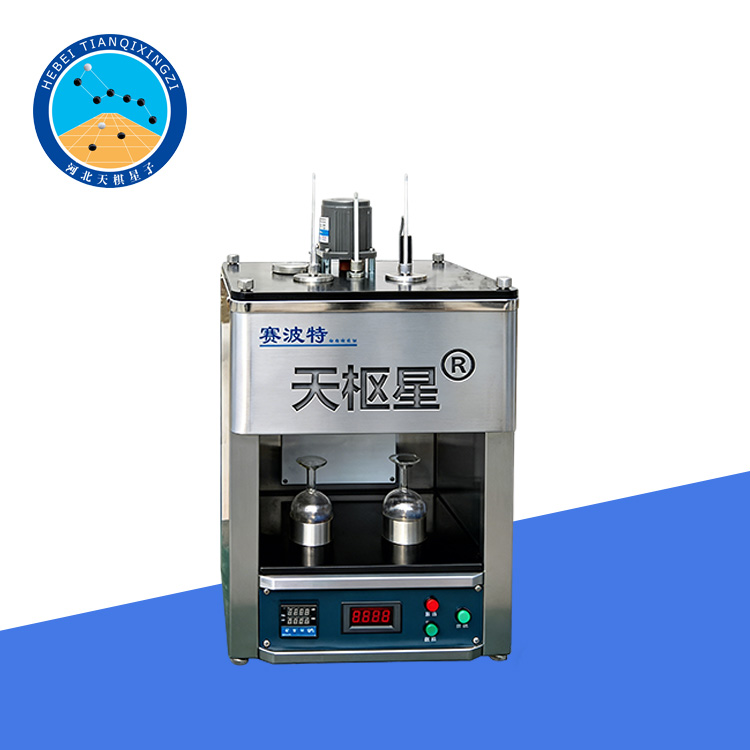

Вискозиметр Сейболта для асфальта

Модель: TD623-2

I. Обзор продукта

Вискозиметр Сейболта для асфальта TD623-2 разработан и изготовлен компанией Hebei Tianqixingzi Inspection Equipment Co., Ltd. в соответствии с требованиями национального отраслевого стандарта JTG 3410-2025 «Стандартные методы испытаний асфальта и асфальтобетонных смесей для дорожного строительства» (T 0623-2025 Испытание вязкости эмульгированного асфальта (метод вискозиметра Сейболта для тяжелых масел)), а также со ссылками на ASTM D88 и AASHTO T 72.

II. Структурные особенности

Данный прибор в основном состоит из термостата, регулятора температуры термостата и блока отображения и расчета параметров (калибровочный коэффициент, время, вязкость и т. д.).

Прибор использует технологию микрокомпьютерного управления и имеет функцию одновременного двухканального детектирования, позволяющую проводить параллельное тестирование двух образцов одновременно. Измеренные параметры отображаются в цифровом виде, и автоматически рассчитывается среднее арифметическое. Кроме того, прибор может мгновенно и автоматически преобразовывать измеренную вязкость по Сейболту в вязкость по Энгеле или кинематическую вязкость, получая три точки данных по вязкости за один тест. Это обеспечивает высокую эффективность и надежность данных тестирования.

III. Технические параметры

1. Источник питания: переменный ток 220 В ± 10% 50 Гц;

2. Тип прибора: настольный;

3. Режим работы: двухканальное обнаружение, параллельное тестирование;

4. Характеристики приемной бутылки для образцов: 60 ± 0,05 мл;

5. Мощность нагревательной ванны: 1000 Вт;

6. Рабочая температура ванны: температура окружающей среды ~ 240,0℃;

7. Точность регулирования температуры ванны: ±0,1℃;

8. Диапазон времени тестирования: 0,0 с ~ 999,9 с;

9. Точность времени тестирования: ±0,1 с;

10. Температура окружающей среды: ≤35℃;

11. Относительная влажность: ≤85%

IV. Методы и процедуры испытаний

1. Подготовка

1.1 Очистите и высушите контейнер для образца и отверстие для подачи с помощью растворителей, таких как ксилол.

1.2 Подготовьте образец асфальта в соответствии с данной спецификацией T0602. Возьмите приблизительно 450 г образца в контейнер, медленно нагревайте его при постоянном перемешивании (перемешивание нельзя прекращать в течение последних 30℃) и нагревайте до температуры на 10-15℃ выше указанной температуры испытания. Образец можно нагревать и использовать только один раз; повторное нагревание и испытание не допускаются.

1.3 Нагрейте воду или масло в изоляционном резервуаре и поддерживайте заданную температуру испытания. Если температура выше, необходимо использовать высокотемпературное цилиндрическое масло, теплоноситель или силиконовое масло.

1.4 Калибровка вискозиметра: Вискозиметр необходимо повторно калибровать каждые 3 года. Метод калибровки следующий:

2.2 Проверьте вязкость, измеренную вискозиметром Сейболта-Фурола при 50°C.

2.3 Если время истечения стандартного вязкостного масла, измеренное вискозиметром (не менее 90 с), отличается от стандартного времени истечения, указанного в руководстве по эксплуатации прибора, более чем на 0,2%, измеренное время следует скорректировать с использованием калибровочного коэффициента, рассчитанного по формуле (T0623-1). При отклонении более 1% прибор использовать нельзя.

F = ts / t (T0623-1)

Где:

F — коэффициент калибровки

ts — стандартное время истечения, указанное вискозиметром (с)

t — фактическое время истечения того же стандартного масла вязкости при 50°C (с)

2. Процедура тестирования

2.1 Плотно закройте нижнюю полость пробирки пробкой на глубину 6,5–9,5 мм. Пробка должна быть достаточно плотной, чтобы предотвратить вытекание образца через отверстие для потока, но при этом легко извлекаться. Затем поместите приемную бутылку под отверстие для потока так, чтобы отверстие для потока было направлено в центр приемной бутылки.

2.2 Просейте образец через сито с размером ячейки 0,15 мм и перелейте его в пробирку для сбора образцов. Количество должно быть таким, чтобы уровень жидкости достигал отметки на пробирке. Затем закройте пробирку крышкой.

2.3 Перемешивайте образец горизонтально, используя термометр, вставленный в пробирку, следя за тем, чтобы он не касался пробирки. Перемешивайте со скоростью 30-50 об/мин до тех пор, пока образец не достигнет заданной температуры испытания ±0,1℃, и поддерживайте эту температуру в течение 1 минуты.

2.4 Немедленно снимите термометр и крышку, удалите пробку, закрывающую дно пробирки для сбора образца, и одновременно запустите секундомер, чтобы образец перетек в приемную бутылку. Остановите секундомер, когда объем образца достигнет отметки 60 мл на приемной бутылке, и запишите время с точностью до 0,1 с.

V. Расчет результатов испытаний

4.1 Сейболтовская вязкость асфальта рассчитывается по формуле (T0623-2):

vs = v1 × F (T0623-2)

Где:

vs — вязкость образца по Сейболту (с)

v1 — измеренная вязкость образца (с)

F — коэффициент калибровки вискозиметра

4.2 Кинематическая вязкость нефтяного асфальта при одинаковых условиях температуры испытания может быть рассчитана по формуле (T0623-3):

ηs = 2.12 × vs (T0623-3)

Где:

ηs — кинематическая вязкость (мм²/с) при измеренных температурных условиях.

4.3 Вязкость по Энглеру эмульгированного асфальта при той же температуре может быть пересчитана по формуле (T0623-4):

Ev = 0.280 × vs (T0623-4)

Где:

Ev — вязкость по Энглеру при условиях температуры испытания.

VI. Протокол испытаний

Один и тот же образец следует испытывать параллельно не менее двух раз. Если результаты двух испытаний соответствуют допустимым погрешностям, предъявляемым к испытаниям на воспроизводимость, в качестве результата испытания следует принимать среднее значение. Для вязкости образца ниже 200 с точность должна составлять 0,5 с; для вязкости выше 200 с точность должна составлять 1 с.

VII. Допустимые ошибки тестирования

Допустимая погрешность при тестировании повторяемости составляет 4% от среднего значения, а допустимая погрешность при тестировании воспроизводимости — 6% от среднего значения.

VIII. Полный комплект прибора

1. Вискозиметр Сейболта для фурола

2. Колба для приема образцов

3. Шнур питания (250 В, 6 А)

4. Ручка пробки

5. Пробка

6. Ртутный термометр (0–50 °C), деление 0,1 °C

7. Ртутный термометр (0–300 °C), деление 1 °C

8. Пробка для стеклянной трубки термометра (силиконовая пробка № 8)

9. Удерживающее кольцо термометра (№ 1)
