Прибор для измерения скорости вытекания раствора под давлением предназначен для точного измерения скорости вытекания раствора из предварительно напряженных железобетонных труб под действием давления. Оснащенный точной системой нагружения, он обеспечивает надежные и высокоточные результаты для лабораторных и полевых испытаний растворов.

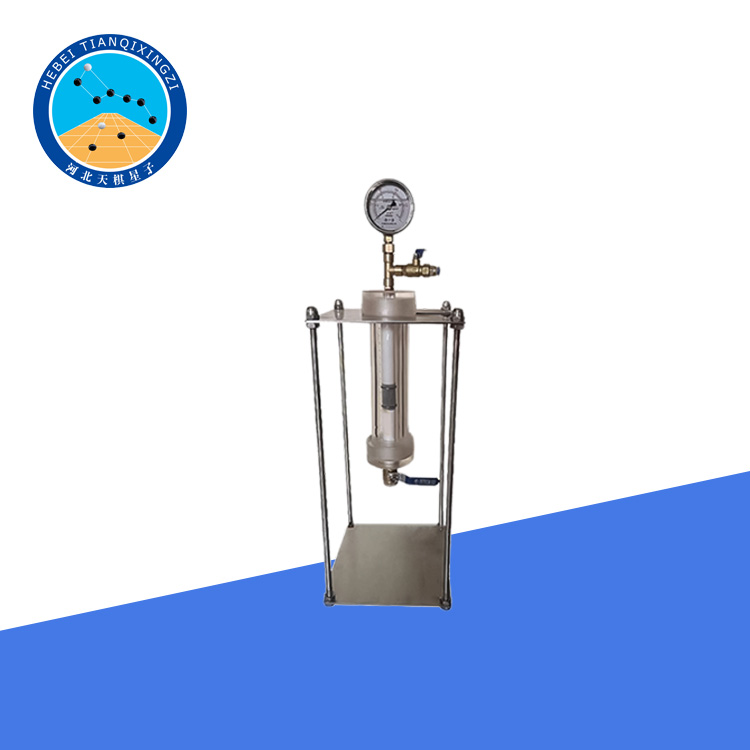

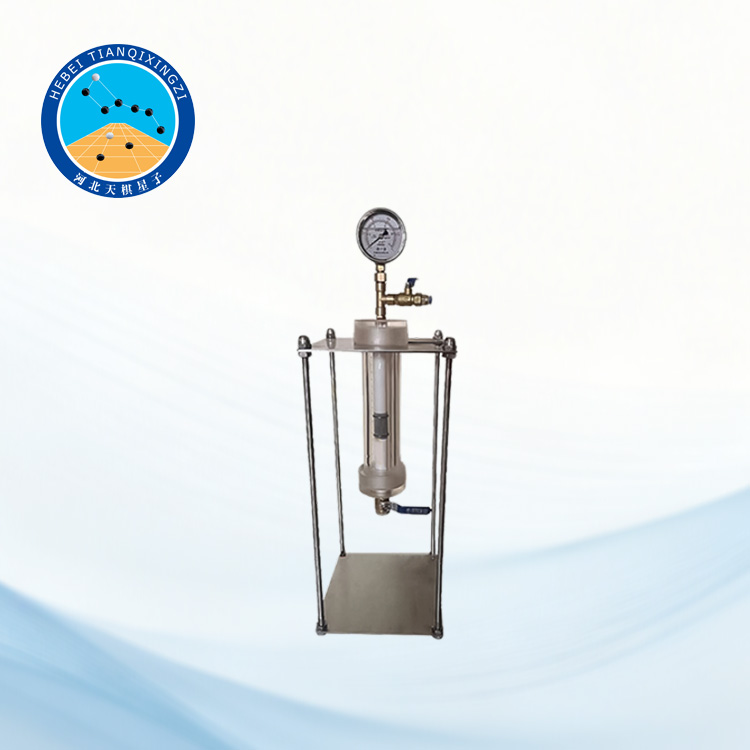

Тестер кровотечения давления для цементного раствора с предварительным напряжением

Модель: TDYJM-2

I. Введение в продукт

Новый стандартный тестер для проверки герметичности предварительно напряженных цементных каналов соответствует стандарту JT/T946-2022 «Испытание предварительно напряженных цементных материалов для дорожного строительства».

Стандарты-образцы: EN 445, EN 447, ASTM C940/C940M

II. Технические параметры

1. Объём испытательного цилиндра: 250 мл

2. Внутренний диаметр испытательного цилиндра: 40 мм

3. Внешний диаметр дренажной трубки: 20 мм

4. Длина дренажной трубки: около 240 мм

5. Фильтрующий элемент: 325 меш

6. Манометр: 0–1 МПа

III. Процедура тестирования

1. Вставьте дренажную трубку с установленной фильтрующей сеткой в отверстие уплотнительного седла, затем затяните стальной цилиндр на уплотнительном седле.

2. Влейте 200 мл хорошо перемешанного цементного раствора в полностью собранный контейнер фильтр-пресса снизу и запишите его объем V0 с точностью до 0,2 мл.

3. Установите и затяните верхнюю уплотнительную крышку, поместите ее вертикально на кронштейн, дайте постоять 10 минут, подсоедините верхний конец к сжатому воздуху, откройте клапан сжатого воздуха и быстро создайте давление до испытательного значения.

4. После поддержания испытательного давления в течение 5 минут закройте клапан сжатого воздуха, чтобы сбросить давление, и слегка наклоните воронку, чтобы вся вода из нижней части воронки вытекла. Запишите объем воды V1 с точностью до 0,1 мл.

Расчет и выбор значений результатов испытаний: Расчет скорости утечки воды под давлением

Скорость утечки под давлением рассчитывается по формуле (D.1):

Myl = V1 / V0 × 100%

(D.1)

Где:

Myl — коэффициент кровотечения под давлением;

V1 — объём вытекшей воды, собранной в ёмкости для сбора, в миллилитрах (мл);

V0 — объём материала раствора перед испытанием, в миллилитрах (мл).

Оценка результатов испытаний

Результатом испытания считается среднее арифметическое двух последовательных измерений, зарегистрированных с точностью до 0,1%, и используется в качестве по казателя скорости вытекания раствора под давлением.

Обозначения/Описание компонентов:

1. Входное отверстие для сжатого воздуха

2. Цилиндр фильтрации под давлением

3. Раствор

4. Трубка для стравливания воздуха (покрытая 3 слоями фильтра 325 меш)

5. Резиновое уплотнительное кольцо

6. Сливная вода

7. Сетка для шаров

8. Контейнер для сбора
