Данное оборудование, использующее высокоточные датчики и специализированное программное обеспечение для испытаний, может автоматически собирать, обрабатывать и отображать данные испытаний. Оно подходит для прямых испытаний на прочность при сдвиге на поверхностях трещин в горных породах, поверхностях основания и на границе раздела бетона и горных пород или других материалов, отвечая экспериментальным требованиям для исследования механических свойств гидравлического бетона и связанных с ним материалов.

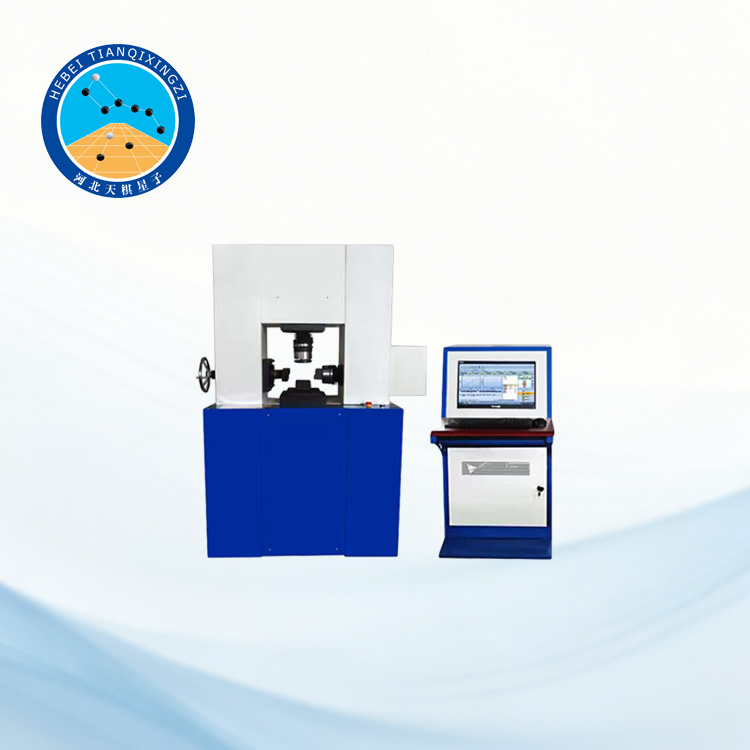

Электро-гидравлический серво-тестер прямого сдвига бетона

Модель: TDYZ-C

I. Введение в продукт

Данный прибор для испытания бетона на прямой сдвиг разработан в соответствии с положениями национальных отраслевых стандартов SL 352-2006 «Процедуры испытаний гидравлического бетона» и DL/T 5150-2017 «Процедуры испытаний гидравлического бетона».

На основе существующих отечественных и зарубежных разработок, эта испытательная машина представляет собой новое поколение оборудования для испытания бетона, разработанное с использованием двухканальной электрогидравлической сервотехнологии для нагружения (она также может независимо использовать один канал для вертикального или горизонтального нагружения, что соответствует требованиям испытаний на одноосное нагружение), двухсенсорной технологии, микрокомпьютерного управления и программной обработки. Она может использоваться для прямых испытаний на сдвиг поверхностей горных пород (таких как поверхности швов, внутренние слои, внутренние листы, поверхности трещин и т. д.), самой породы и поверхности сцепления между бетоном или раствором и породой, а также для испытаний на прочность на сдвиг на границе раздела бетона и других материалов.

Блок управления машины состоит из компьютера и системы управления сервоприводным масляным насосом. Он имеет двухканальный, двухпутевой режим управления с замкнутым контуром для (нормального по горизонтали) напряжения и (нормального по горизонтали) смещения. Во время испытаний он может выполнять многоуровневые испытания на удержание нагрузки и многоуровневые испытания на сдвиг. Независимая и открытая система испытаний, с добавлением вспомогательного оборудования, еще больше расширяет универсальность оборудования. Этот прибор отличается компактным и эстетичным дизайном, простым обслуживанием и удобством в эксплуатации. Весь процесс испытаний может автоматически контролироваться микрокомпьютером под управлением WIN7/10. Это отечественное изобретение, соответствующее передовым национальным стандартам. Он подходит для использования в гидротехнических и гидроэнергетических (геологических) исследованиях, университетах и других научно-исследовательских учреждениях.

II. Технические параметры

1. Модель: TDYZ-500C, TDYZ-1000C

2. Нормальная нагрузка P: 20~500 кН, 40~1000 кН

3. Защита от перегрузки: 2% от полной нагрузки

4. Нормальный рабочий ход S: 0~100 мм

5. Боковая нагрузка Q: 20-500 кН 24-600 кН

6. Защита от боковой перегрузки: 2% от полной нагрузки

7. Боковой рабочий ход S: 0-150 мм

8. Нормальное расстояние: ≤450 мм; боковое расстояние: ≤200 мм

9. Скорость сдвиговой нагрузки V: 0,1-30 кН/с (регулируемая)

10. Метод индикации нагрузки: микрокомпьютерное управление (отображение на экране)

11. Точность индикации нагрузки: ±1% Точность измерения перемещения: ±1%

12. Метод нагружения: Двухканальное электрогидравлическое сервоприводное нагружение, полностью автоматическое управление с обратной связью

13. Габариты ящика для резки: 150*150*150 мм (средняя секция 50*100 мм)

14. Мощность двигателя: 1,5 кВт

15. Рабочее напряжение: 380 В/220 В

16. Общий вес: 2500 кг

17. Габариты: 1100*702*1800 мм
