Данное устройство для определения проницаемости ионов хлорида представляет собой специализированное испытательное оборудование, используемое для оценки способности защитных покрытий (или антикоррозионных покрытий) на бетонных поверхностях блокировать проникновение ионов хлорида. Оно широко применяется в портовом строительстве, мостостроении, морской инженерии и исследованиях долговечности.

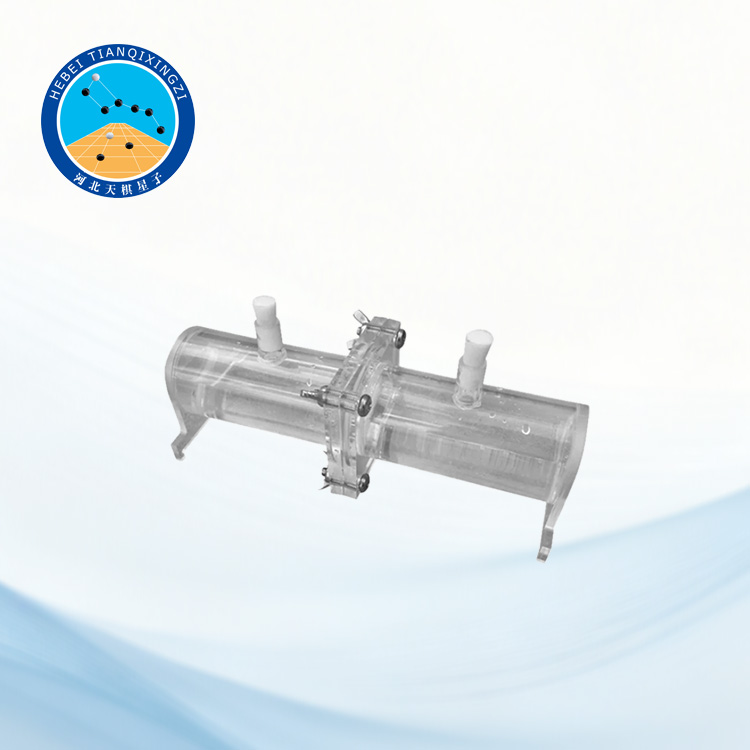

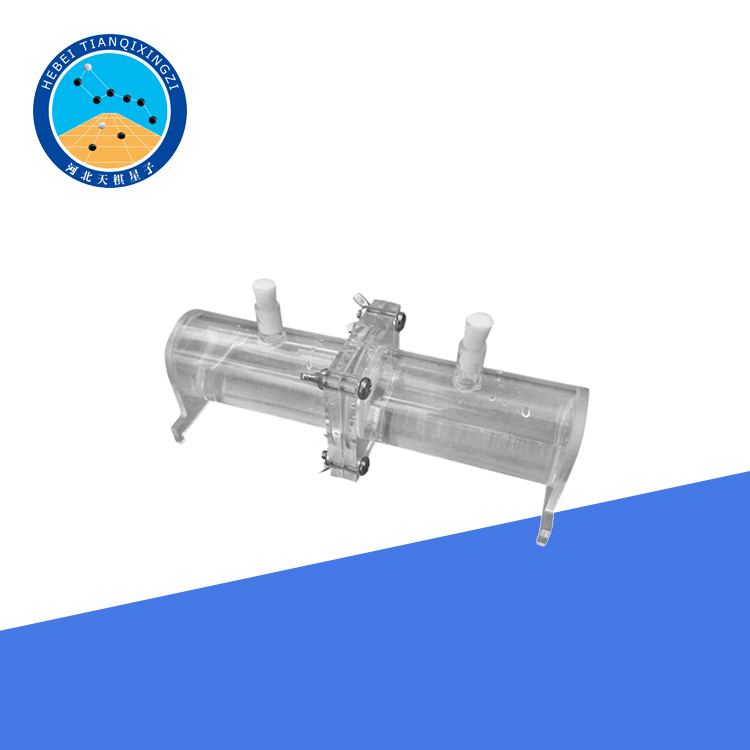

Тестер хлорид-ионной проницаемости бетонного покрытия

Модель: TDJT-275

I. Введение в продукт

Данный продукт используется для оценки барьерных свойств покрытий бетонных поверхностей (таких как антикоррозионные покрытия, водонепроницаемые материалы и т. д.) против проникновения хлорид-ионов, моделирования защитного эффекта покрытий в условиях коррозии под воздействием хлоридных солей, например, в морской среде или при использовании противогололедных солей, а также для предоставления данных, необходимых для исследований и разработок материалов для покрытий, инженерного выбора и приемки качества.

Применимые стандарты:

Международные стандарты: ASTM C1202, ASTM C1556, NT BUILD 492, AASHTO T277.

Китайский стандарт: GB/T 50082-2009 «Методы испытаний для оценки долговременной работоспособности и долговечности обычного бетона».

Промышленный стандарт: JTJ 275-2000 «Технические условия защиты бетонных конструкций от коррозии в портовом строительстве».

II. Характеристики продукта

Многофункциональная конструкция: Совместимость как с методом электрического потока, так и с методом коэффициента диффузии, адаптация к различным национальным стандартам.

Высокоточная измеренная точность: Использование цифрового кондуктометра или автоматической системы сбора данных для обеспечения точности данных.

Модульная конструкция: Разборная конструкция электролитической ячейки позволяет использовать образцы различных размеров (например, Φ100 мм × 50 мм).

Коррозионностойкие материалы: Электролитическая ячейка изготовлена из ПВХ или плексигласа, а электроды — из платины/нержавеющей стали, устойчивой к коррозии в солевом тумане.

Интеллектуальное управление: Некоторые модели оснащены программным управлением, которое отображает вольт-амперную характеристику в реальном времени и автоматически генерирует отчеты.

III. Экспериментальная процедура подготовки тест-пластин

1. Изготовление листа с покрытием для эксперимента: в качестве армирующего материала использовалась мелованная бумага размером 150 мм x 150 мм.

2. Равномерно распределите ее по стеклянной пластине и нанесите соответствующее тестовое покрытие в соответствии с инструкциями в руководстве.

3. Нанесите один слой грунтовки, затем два слоя промежуточного покрытия и один слой финишного покрытия. После нанесения каждого слоя немедленно снимите измерительную бумагу со стеклянной пластины и повесьте ее на веревку. Подождите 24 часа перед нанесением следующего слоя.

4. Повторите этот процесс, используя измеритель толщины влажной пленки для контроля общей толщины сухой пленки покрытия до 250-300 мкм.

5. С помощью этого метода было изготовлено три листа с покрытием. После изготовления их подвесили в помещении для естественного отверждения на 28 дней, а затем толщину листов с покрытием измерили с помощью магнитного толщиномера (в зависимости от времени высыхания краски).

IV. Методы испытаний

1. Разрежьте подготовленный подвижный лист покрытия на круглые образцы диаметром 60 мм.

2. Проведите испытание на сопротивление проникновению хлорид-ионов.

3. Расположите окрашенную сторону образца лицом к 3%-ному раствору NaCl (соленой воде) (можно использовать морскую воду, речную воду или раствор хлорида натрия аналогичной концентрации, используемый на строительной площадке), а другую сторону тонкой бумаги — к дистиллированной воде. Используйте в общей сложности три комплекта оборудования.

4. Проведите тест при комнатной температуре в помещении. Через 30 дней используйте анализатор хлорид-ионов для коагулянта бетона CL-UI, чтобы определить содержание хлорид-ионов в дистиллированной воде.
