Лабораторный детектор ионизации водородным пламенем для асфальта (HFID) используется для точного анализа состава органических компонентов асфальтобетонных смесей. Он обеспечивает высокую чувствительность и надежность при измерении летучих веществ, что делает его незаменимым в контроле качества асфальта, исследованиях модифицированного битума и лабораторных испытаниях дорожных материалов.

Детектор пламенной ионизации водорода в асфальте

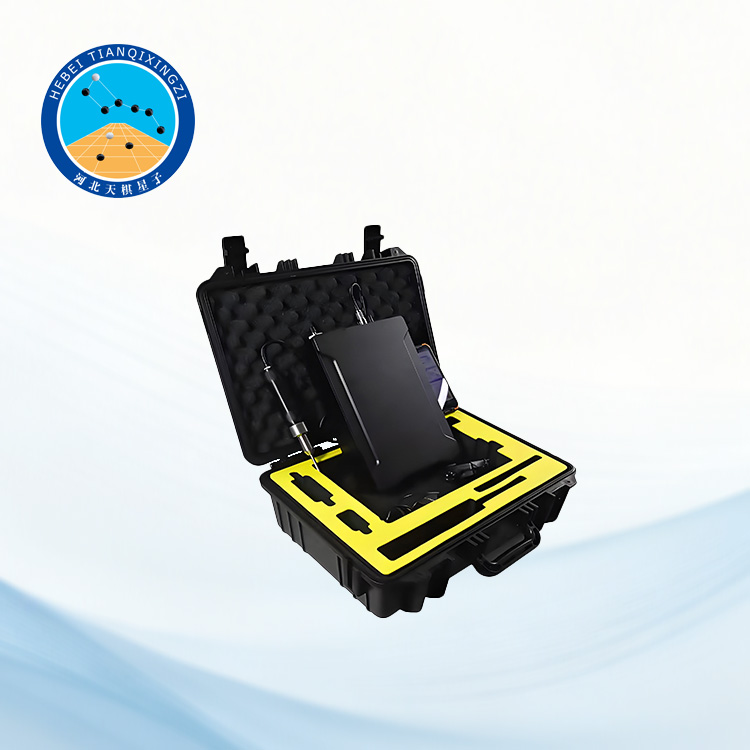

Модель: LQJHFAD-1

I. Введение в продукт

Портативный пламенно-ионизационный детектор (ПИД) LQJHFAD-1 — это высокоточный прибор, специально разработанный для обнаружения летучих органических соединений (ЛОС) и анализа четырех компонентов асфальта. Благодаря использованию технологии водородной пламенной ионизации, он отличается временем отклика менее секунды, высокой чувствительностью, широким линейным диапазоном и высокой помехоустойчивостью, что делает его пригодным для быстрого лабораторного и полевого тестирования. В частности, он соответствует строгим требованиям стандарта T0634—2025 «Четырехкомпонентный тест асфальта (метод ТСХ/ПИД)» в документе «Процедуры испытаний асфальта и асфальтобетонных смесей в дорожном строительстве» (JTG 3410-2025) и стандарта ASTM D4124 «Стандартный метод испытания для разделения асфальта на четыре фракции (SARA)».

II. Принцип обнаружения

Данный прибор основан на технологии обнаружения ионизации водородного пламени: водород и воздух сгорают, образуя высокотемпературное пламя (приблизительно 2000 ℃). Когда органические соединения попадают в пламя, они подвергаются химической ионизации при высоких температурах, генерируя ионы (например, CH⁺) с током, на несколько порядков превышающим базовый уровень. Эти ионы движутся направленно под воздействием высоковольтного электрического поля (обычно +200–300 В), образуя слабый ионный ток. Этот ионный ток преобразуется в электрический сигнал, пропорциональный концентрации органического вещества, поступающего в пламя, с помощью усилителя с высоким импедансом. Затем проводится количественный анализ путем обработки данных.

Основные характеристики: Простая конструкция, высокая стабильность (небольшой дрейф базовой линии), высокая скорость отклика (в секундах), высокая точность (отклонение показаний ≤ ±3%) и широкий линейный диапазон (0~50000 ppm).

III. Технические характеристики

Параметр: Значения параметров

Емкость водородного баллона: 100 мл (встроенный)

Максимальное рабочее давление водорода: 20 МПа

Время работы водорода: ≥12 часов при полной зарядке

Время отклика: ≤3,5 секунды

Предел обнаружения: 0,5 ppm (типичные органические соединения, такие как метан)

Диапазон измерения: 0~50000 ppm

Точность: ±3% от показания

Степень защиты: IP65 (пыле- и водонепроницаемость, подходит для использования на открытом воздухе)

Знак взрывозащиты: Ex d ib mbⅡC T4 Gb (композитный взрывозащищенный материал)

Рабочее напряжение: 7,4 В/0,6 А (перезаряжаемая литиевая батарея)

Время работы от батареи: ≥8 часов (непрерывная работа)

Вес основного блока: 4,0 кг (включая батарею и газовый баллон)

IV. Условия эксплуатации

Температура окружающей среды: от -10℃ до +45℃ (для предотвращения замерзания электролита из-за низких температур или для обеспечения стабильности электронных компонентов при высоких температурах)

Относительная влажность: ≤85% (без конденсации)

Питание: литиевая батарея 7,4 В/0,6 А (стандартная комплектация), поддерживает зарядку (напряжение зарядки должно соответствовать требованиям инструкции по эксплуатации).

Условия установки: Избегайте воздействия сильных источников электромагнитных помех (таких как мощные двигатели и радиочастотное оборудование) и сильной вибрации.

V. Структурный состав

Основной блок состоит из следующих частей (в зависимости от фактического изделия):

Корпус детектора: Встроенная камера пламенной ионизации водородом, ионосборный электрод и схема высоковольтного усиления.

Газовая система: Баллон с водородом (100 мл/20 МПа), воздухозаборник (внешний сжатый воздух или встроенный воздушный насос) и регулирующий клапан потока.

Модуль питания: литиевая батарея 7,4 В и интерфейс зарядки.

Панель управления: дисплей (отображение расхода, значения сигнала, состояния), кнопки (настройка параметров, запуск/остановка).

Взрывозащищенный корпус: взрывозащищенная/искробезопасная композитная конструкция, соответствующая стандарту GB 3836, уровень защиты IP65.

Интерфейсы: порт для подключения хроматографического стержня, порт ввода/вывода газа, порт зарядки.
