Компактор Маршалла — это компактное и надежное лабораторное устройство, используемое для подготовки и уплотнения образцов асфальта для испытаний на стабильность и текучесть. Он обеспечивает стабильное качество образцов, помогая инженерам и исследователям точно оценивать характеристики асфальтобетонных смесей.

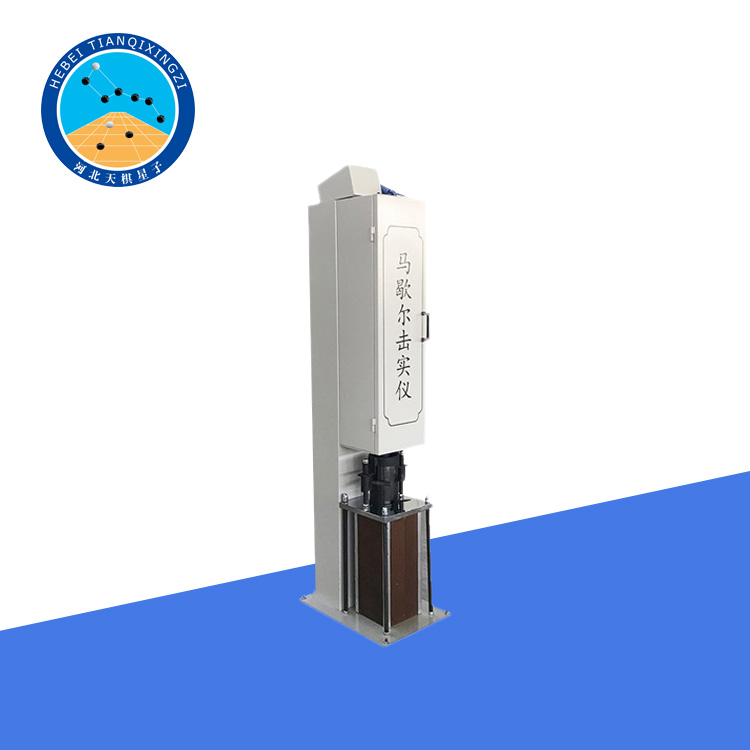

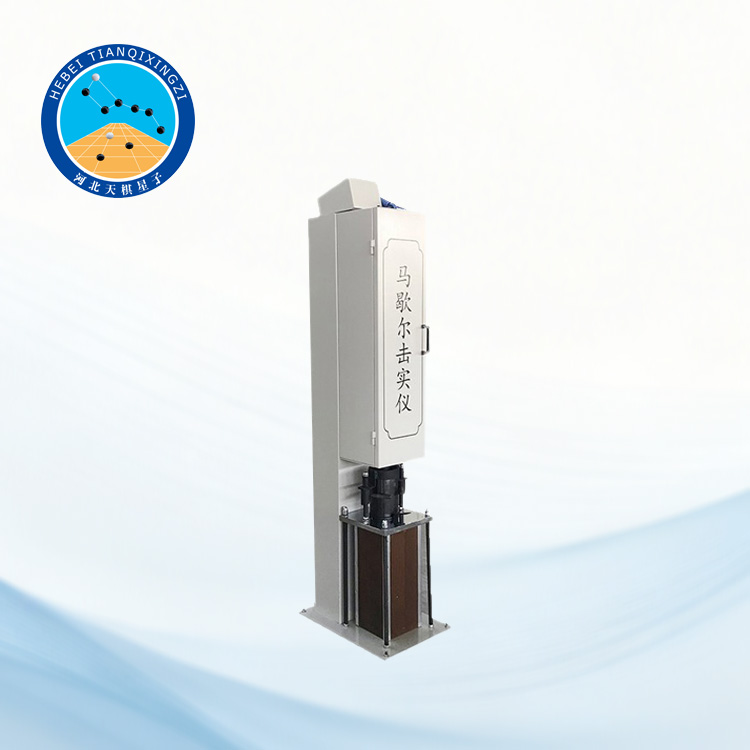

аппарат для уплотнения Маршалла

Модель: LQJHG-2

I. Введение в продукт

Автоматический компактор образцов для испытания устойчивости по Маршаллу разработан и произведён компанией Hebei Tianqixingzi Inspection Equipment Co., Ltd.Прибор спроектирован в соответствии со стандартами JTG 3410-2025 «Стандартные методы испытаний асфальта и асфальтобетонных смесей для дорожного строительства» и T0702-2025 «Методы подготовки образцов смесей (метод уплотнения)».Также он разработан с учётом международных стандартов ASTM D6926 (Подготовка образцов асфальтовых смесей с использованием аппарата Маршалла), ASTM D6927 (Метод определения устойчивости и текучести асфальтовых смесей по Маршаллу) и AASHTO T245 (Определение сопротивления пластическому течению битумных смесей с использованием аппарата Маршалла), что обеспечивает высокий уровень стандартизации и автоматизации процесса подготовки образцов и проведения испытаний.

Данный продукт подходит для приготовления образцов асфальтобетонных смесей с использованием стандартного метода уплотнения или метода крупномасштабного уплотнения для проведения лабораторных испытаний физико-механических свойств асфальтобетонных смесей.

II. Технические параметры

Расстояние падения: (457±1,5) мм

Скорость уплотнения: 60 ударов/мин ± 5 ударов/мин

Вес: 170 кг

Мощность: 75 Вт

Напряжение питания: 380 В

Заданное количество уплотнений: 0-999

Температура окружающей среды: 5-40℃

Влажность окружающей среды: ≤85%

Вес молотка: 10210 г ± 5 г

4536 г ± 5 г

Размеры: 700 × 500 × 1700 мм

Диаметр цилиндра пробной формы: 152,4 мм × 101,6 мм

III. Основные характеристики:

1. Автоматический подсчет, автоматическое уплотнение и автоматическое отключение.

2. Оснащен держателем молотка и ручной ручкой для удобного подъема молотка.

3. Полуавтоматическое устройство для прессования штампов, облегчающее установку и снятие штампов.

4. Головка молотка имеет цельную конструкцию, что предотвращает ее отваливание, поломку или растрескивание.

5. Малые и большие тестовые формы Маршалла взаимозаменяемы.

IV. Инструкция по применению

(I) Подготовка

Определите температуры смешивания и уплотнения для приготовления образцов асфальтобетонной смеси.

Используйте полностью автоматическую смесительную машину для затирки асфальта.

Протрите формы, гильзы и блоки для уплотнения хлопчатобумажной нитью, смоченной небольшим количеством жира, и нагрейте их в печи при температуре приблизительно 100°C в течение 1 часа перед использованием.

(II) Порядок работы

1. Добавьте нагретую смесь в форму. Вставьте термометр ближе к центру смеси. Как только температура достигнет требуемого значения, положите сверху на смесь круглый лист бумаги с низкой впитываемостью, а затем вставьте в форму уплотнительную головку, оснащенную молотком и направляющей штангой.

2. С помощью регулятора «Preset» установите необходимое количество уплотнений. Нажмите кнопку «Set Number», чтобы отобразить предустановленное число в окне. Нажмите кнопку «Power On», чтобы запустить двигатель. Как только будет достигнуто необходимое количество уплотнений, в окне отобразится «00», и двигатель автоматически остановится.

3. После уплотнения одной стороны образца снимите гильзу, переверните форму, наденьте гильзу обратно и уплотните другую сторону тем же методом и столько раз, сколько потребуется.

4. После уплотнения образца немедленно удалите бумагу сверху и снизу пинцетом и измерьте высоту образца штангенциркулем. Если высота не соответствует требованиям, образец следует выбросить. Для образцов, соответствующих требованиям, снимите гильзу и основание, дайте им постоять при комнатной температуре 12 часов, а затем поместите их на машину для извлечения образца из формы.

V. Меры предосторожности

1. Если счетчик не работает после включения питания, проверьте, не слишком ли велико расстояние между контактным выключателем или концевым выключателем и металлической пластиной цепи. Зазор между ними не должен превышать 2 мм.

2. После остановки машины, если вам не нужно продолжать воспроизведение музыки, вы можете один раз нажать кнопку предварительной настройки, чтобы отключить звук. Включите прибор, начните уплотнение, уплотните одну сторону, переверните тестовую форму и уплотните другую сторону.

3. После завершения снимите верхнюю и нижнюю бумагу и проверьте, соответствуют ли размеры образца требованиям.

4. Во время испытания нельзя вставлять пальцы или инструменты в форму, чтобы предотвратить травмы. Если прибор останавливается из-за неисправности, сначала необходимо отключить питание, а затем вручную закрепить молоток перед извлечением формы, чтобы предотвратить случайное падение и травмы.

5. После испытания незамедлительно очистите прибор и при необходимости добавьте смазочное масло.
