Этот крупнозернистый почвенный пермеаметр с постоянным напором основан на законе Дарси. Он рассчитывает коэффициент проницаемости образца грунта путем измерения фильтрационного потока и потерь напора в условиях постоянного напора.

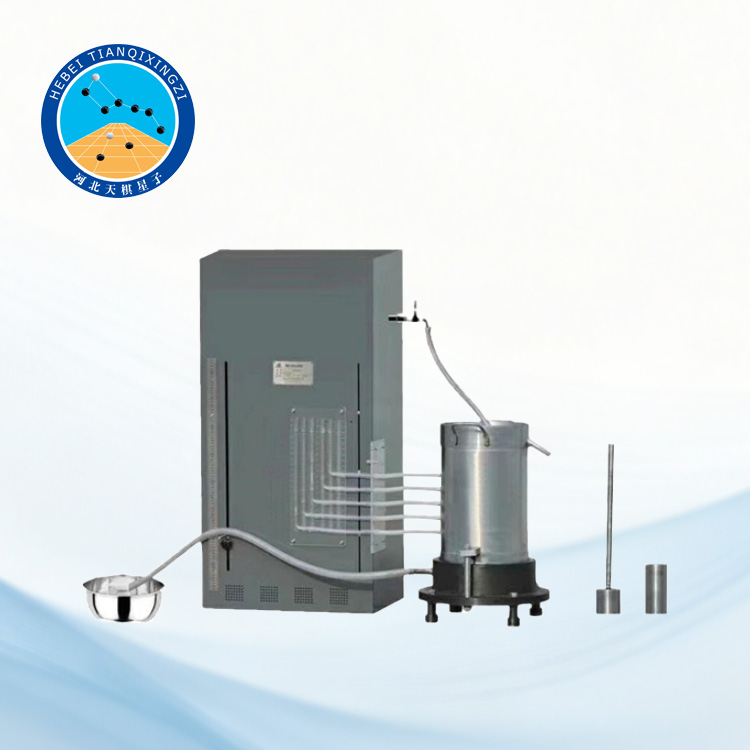

Пермеаметр крупнозернистого грунта постоянного напора

Модель: TGSYQ-1

I. Введение в продукт

Прибор для измерения проницаемости крупнозернистых грунтов разработан на основе стандарта «TB10751-2018 Стандарт приемки качества строительства земляных работ на высокоскоростных железных дорогах». Он используется для испытаний на проницаемость крупнозернистых грунтов при постоянном напоре и подходит для определения коэффициента проницаемости крупнозернистых грунтов и щебня с размером частиц не более 75 мм. Прибор состоит из металлического резервуара, системы водоснабжения, системы измерения давления и системы сбора данных и разработан и изготовлен в соответствии с соответствующими стандартами, такими как ISO 17892-11:2019, EN ISO 17892-11:2019/BS EN ISO 17892-11 и ASTM D2434.

Металлический резервуар изготовлен из высокопрочного материала, имеет внутренний диаметр 300 мм, высоту 500 мм и толщину стенки 10 мм, что позволяет ему выдерживать различные механические нагрузки во время испытаний. Система водоснабжения включает в себя резервуар объемом 80 л для обеспечения стабильности напора воды во время испытаний. Система измерения давления оснащена пятью пробирками для проверки давления, которые позволяют точно измерять изменения высоты напора воды в разных точках.

II. Принцип работы и метод испытаний

Новый стандартный крупнозернистый грунтовый пермеаметр с постоянным напором основан на законе Дарси. Он рассчитывает коэффициент проницаемости образца грунта путем измерения фильтрационного потока и потерь напора в условиях постоянного напора.

Принцип его работы можно кратко описать следующим образом: в испытательном устройстве измеряются скорость фильтрационного потока и высота напора в различных точках, при этом вычисляются скорость фильтрации и гидравлический градиент, а затем эти значения подставляются в формулу для расчета коэффициента проницаемости.

III. Технические параметры

Внутренний диаметр металлической бочки: 300 мм

Высота металлической бочки: 500 мм

Толщина стенок металлической бочки: 10 мм

Объем резервуара для воды: 80 л

Количество испытательных трубок: 5

Внутренний диаметр испытательной трубки: 6 мм

Шаг отверстий для давления: 50 мм

Шкала испытательной трубки: деление 1 мм

Диаметр дренажной трубы: 16 мм

Диаметр переливной трубы: 16 мм

Размер отверстия в проницаемой пластине: 3,5 мм
