Оборудование для испытания тепловых характеристик фанкойлов — это физический прибор для тестирования характеристик, используемый в энергетической науке и технике, а также в гражданском строительстве.

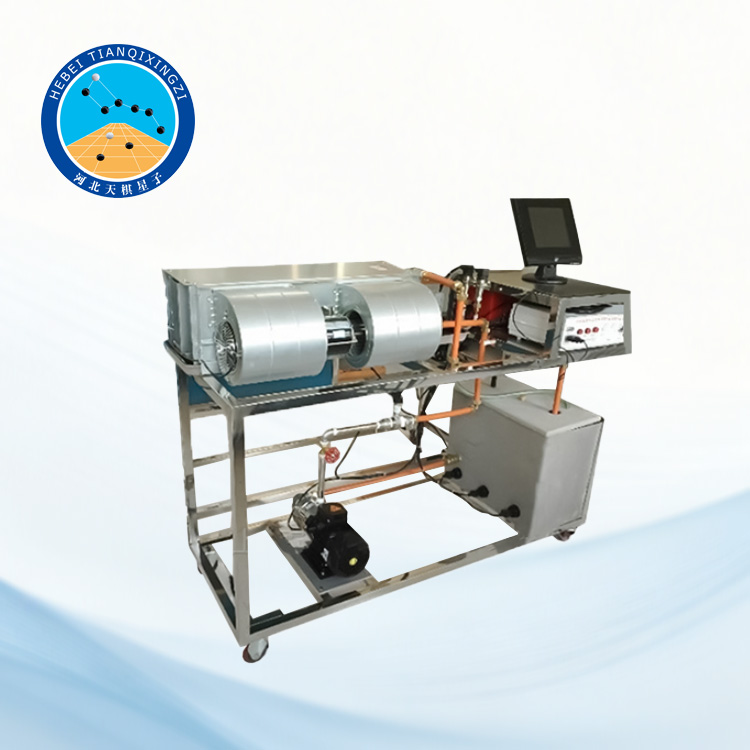

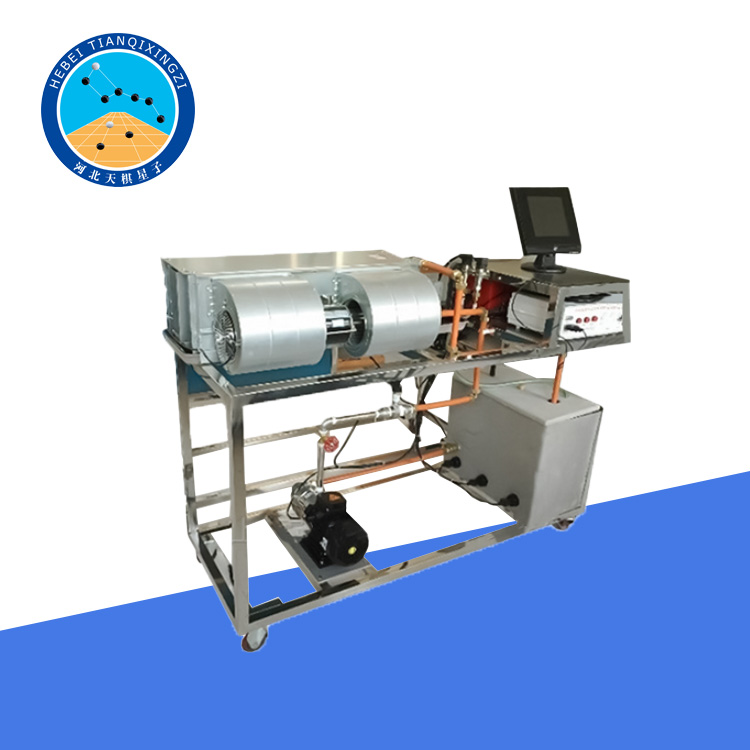

Тестер тепловых характеристик фанкойла

Модель: TGSYP-1

I. Введение в продукт

Данное оборудование подходит для установок с объемом подаваемого воздуха менее 2500 м³/ч и статическим давлением на выходе менее 100 Па. Тестер тепловых характеристик фанкойлов в основном используется для проверки ключевых параметров работы фанкойлов, таких как холодопроизводительность, теплопроизводительность, объем воздуха, статическое давление на выходе, уровень шума и потребляемая мощность, для обеспечения соответствия соответствующим национальным стандартам и повышения энергоэффективности систем кондиционирования воздуха.

Основные пункты тестирования:

Тест на объем воздуха (измерение объема воздуха и потребляемой мощности фанкойла)

Тест на охлаждающую и нагревательную способность (с использованием метода разности энтальпий воздуха или метода расходомера со стороны воды)

Тест на водостойкость (проверка сопротивления потоку воды)

Испытание на конденсацию (для типовых испытаний)

Испытание на очистку конденсата (проверка эффективности дренажа)

Испытание на шум и энергопотребление (опционально)

II. Применимые стандарты

GB/T 19232-2003 Фанкойлы

JG/T 21-1999 Методы испытаний производительности воздухоохладителей и воздухонагревателей

GB 50411-2007 Кодекс приемки качества строительства энергосберегающих зданий

AHRI 440(I-P)/AHRI 441(SI) — Классификация производительности фанкойлов

BS EN 1397: Теплообменники — Гидравлические комнатные фанкойлы — Процедуры испытаний для определения производительности

III. Характеристики оборудования

Высокоточные измерения: Использование интеллектуального контроля температуры и технологии цифровой фильтрации обеспечивает точность данных.

Высокая степень автоматизации: Компьютер автоматически собирает данные и генерирует отчеты, сводя к минимуму ручное вмешательство.

Соответствие национальным стандартам: Строго соответствует стандартам, таким как GB/T 19232.

Модульная конструкция: Некоторые устройства могут быть расширены для включения других функций тестирования, таких как испытание на выдерживаемое напряжение и испытание сопротивления изоляции.

IV. Технические параметры

1. Вентиляторный блок: 1 комплект

Номинальная холодопроизводительность: 3800 Вт

Номинальная теплопроизводительность: 6300 Вт

Циркуляция воздуха: 680 м³/ч

Питание: 220 В 50 Гц

Потребляемая мощность: 55 Вт

2. Нагреватель: 1000 Вт, 3 комплекта

3. Баки для горячей воды: нержавеющая сталь толщиной 2 мм

4. Насос горячей воды: регулируемая частота 220 В 50 Гц, максимальный расход 4,2 л/ч, напор 15 метров

5. Датчик расхода: рабочее давление: 6,3 МПа, диапазон расхода: 0,1-0,6 м³/ч

6. Датчики давления: 2 шт.

7. Датчики температуры: 18B20, 4 комплекта

8. Встроенный интегрированный сенсорный экран, встроенное программное обеспечение MCGS, с мощными функциями отображения изображений и обработки данных (отображение параметров измерений в реальном времени)

9. Лабораторный стол: Переносной лабораторный стол из нержавеющей стали, размеры: 1600×600×800 см

10. Материал: Нержавеющая сталь, 30×30 мм, толщина 1,5 мм

11. Габаритные размеры: 1600×600×1300 см
