Данное оборудование в основном используется для испытаний на консолидацию и сжатие грунта, определения зависимости между давлением грунта и деформацией, а также для расчета удельной седиментации, индекса сжатия, индекса отскока и коэффициента консолидации.

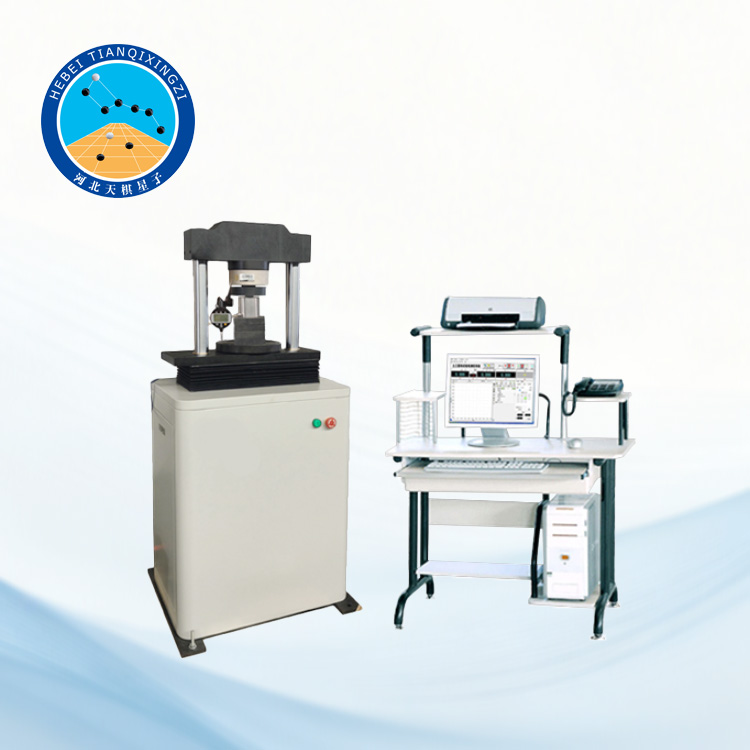

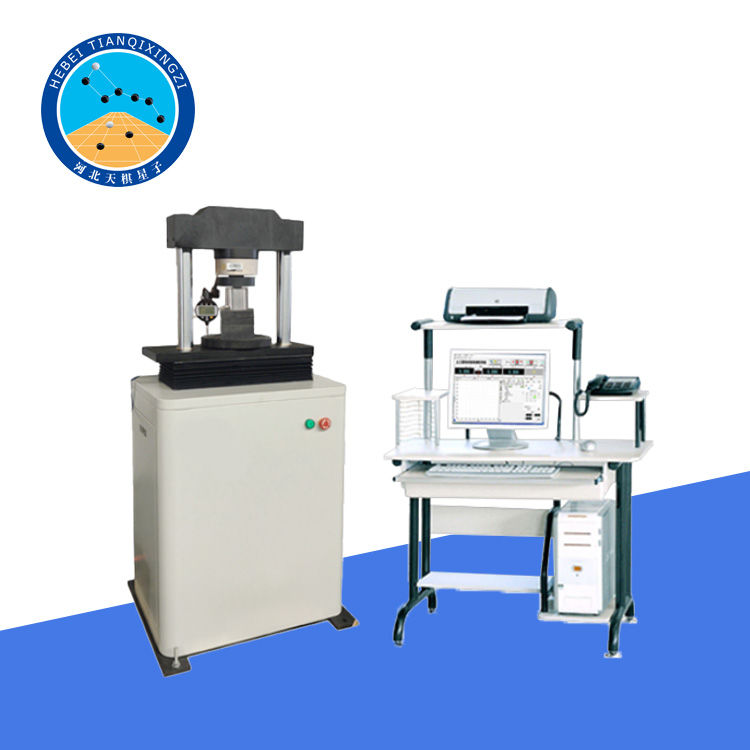

Компьютеризированное автоматическое оборудование для испытаний консолидирования грунта

Модель: TGSYO-1

I. Введение в продукт

Машина для геотехнических испытаний на консолидацию представляет собой многофункциональную, полностью автоматизированную систему для испытаний грунта на консолидацию, использующую новую, не требующую сложного обслуживания, высокоэффективную и экологически чистую электронную сервосистему управления. Наша бесшумная, компактная и высокопроизводительная сервосистема работает на профессиональном программном обеспечении и соответствует требованиям к испытаниям на консолидацию, изложенным в стандарте GB/T50123-2019 «Стандарт методов геотехнических испытаний», а также в стандартах ASTM D2435/D2435M-25 «Стандарт методов испытаний одномерных свойств консолидации грунтов с использованием пошаговой нагрузки» и ISO 17892-5:2017 «Геотехнические исследования и испытания — Лабораторные испытания грунта. Часть 5: Одометрические испытания с пошаговой нагрузкой». Она в основном используется для испытаний грунта на консолидацию и сжатие, определения зависимости между давлением и деформацией грунта, а также для расчета удельной седиментации, индекса сжатия, индекса отскока и коэффициента консолидации. Она также может использоваться для испытаний на консолидацию и сжатие грунта, определения зависимости между давлением и деформацией грунта, расчета удельной седиментации, индекса сжатия, индекса отскока и коэффициента консолидации. Проводятся испытания на одноосное сжатие цемента, бетона и горных пород, и эти методы применимы в инженерных подразделениях угольных шахт, геологии, гидравлики, транспорта и строительства.

Основной блок имеет высокопрочную рамную конструкцию, а общая структура компактна и рациональна. Блок управления использует систему управления скоростью переменного тока для управления высокоточным серводвигателем переменного тока с высокой частотой отклика, который приводит в движение прецизионный малошумящий редуктор и прецизионную пару шариковинтовых передач для проведения испытаний. Это позволяет регулировать скорость испытаний в широком диапазоне, обеспечивая плавный и эффективный процесс тестирования. Доступ к данным испытаний возможен по желанию, что позволяет повторно анализировать данные и кривые, локально увеличивать масштаб и редактировать данные, образцы, условия окружающей среды и параметры испытаний. Полные отчеты об испытаниях и кривые могут быть распечатаны.

II. Технические параметры

1. Основной блок: Модель: TGSYO-1

2. Относительная погрешность измерения: ±0,5%

3. Измерение испытательной силы:

A. Диапазон измерения испытательной силы: 4-200 кН;

B. Точность индикации испытательной силы: ≤±0,5% от отображаемого значения;

C. Разрешение измерения испытательной силы: 0,005% от полной шкалы.

4. Измерение перемещения:

A. Фотоэлектрический энкодер измеряет ход;

B. Относительная погрешность индикации перемещения: ±0,25%;

C. Разрешение измерения перемещения: 0,005% от полной шкалы;

D. Отображение значения перемещения: Прямое считывание на экране компьютера.

5. Измерение деформации:

А. Деформация измеряется с помощью цифрового индикатора часового типа.

Б. Относительная погрешность измерения деформации: ±0,25%;

В. Разрешение измерения смещения: 0,005% от полной шкалы;

Г. Отображение деформации: Прямое отображение показаний на экране компьютера.

6. Регулировка скорости:

A. Регулировка нагрузки. Скорость нагружения: 2,4 кН/с ± 0,2 кН/с, устанавливается произвольно.

B. Диапазон регулирования скорости нагружения: 0,05–8,0 кН/с; точность регулирования скорости: ± 5%;

C. Диапазон регулирования скорости испытания: 0,05–50 мм/мин.

7. Размеры нажимной плиты: верхняя нажимная плита φ150 мм и нижняя нажимная плита φ220 мм;

8. Определение скорости осадки осуществляется путем ступенчатой стабильной нагрузки: 6 с - 120 ч (произвольная настройка);

9. Ход ходового винта: 100 мм;

10. Расстояние между опорами при испытании на сжатие (высота): 0-200 мм.

11. Расстояние между колоннами: 290 мм

12. Источник питания: AC220V±10%50Hz; Мощность: 1,1 кВт

13. Габаритные размеры: приблизительно 630×400×1400 мм

14. Вес: приблизительно 350 кг

15. Регулировка расстояния между прижимными пластинами: электрическая регулировка + вспомогательные подушки;

16. Общая жесткость испытательной рамы: не менее 300 кН/мм;

17. Система управления: способна автоматически регулировать скорость нагружения и/или скорость перемещения с помощью сервомеханизма;

A. Операционная система Windows 7;

Во время автоматического управления процессом испытаний данные испытаний испытательной машины отображаются на экране;

C. Функции отображения на экране данных об испытательной силе, пиковом значении, деформации образца, перемещении и кривой испытаний;

18. Применимые стандарты и обработка данных:

А. Пользователи могут настраивать программное обеспечение для обработки данных в соответствии с национальными стандартами или другими стандартными требованиями;

Б. Процесс тестирования может быть смоделирован и воспроизведен, а тестовые данные могут быть повторно проанализированы.

19. Защитные устройства:

A. Защита от перегрузки срабатывает, когда испытательное усилие превышает 2–5% от максимального испытательного усилия для каждого диапазона, разгружая систему;

B. Защита от перемещения срабатывает, когда ходовой винт достигает своего верхнего предельного положения, останавливая двигатель;

C. Предусмотрена защита от перегрузки по току и перенапряжения.

III. Основная конфигурация

Испытательная рама: двухстоечная, высокая жесткость: общая жесткость испытательной рамы ≥ 300 кН/мм, прецизионный шариковый винт

Система привода: сервопривод переменного тока с регулировкой скорости и драйвер

Система измерения и управления: полностью цифровая система управления с обратной связью

1) Система измерения нагрузки

2) Система измерения перемещения

3) Система измерения деформации

Датчик силы: 200 кН

Цифровой индикатор с циферблатом: разрешение 0,001

Прессоустойчивые фитинги: верхняя прижимная пластина Φ150 мм и нижняя прижимная пластина Φ220 мм

Кабель передачи данных, компьютер, цветной струйный принтер

Техническая документация: руководство пользователя, упаковочный лист, сертификат соответствия, заказ на обслуживание, выдерживающий нагрузку
