Это экспериментальное устройство, имитирующее горизонтальный поток воды в крупнозернистых грунтах и измеряющее деформацию грунта. Оно позволяет одновременно получать данные о проницаемости и механической деформации, предоставляя важные экспериментальные данные для гидротехнического строительства, проектирования дорог, насыпей, земляных плотин и фундаментов.

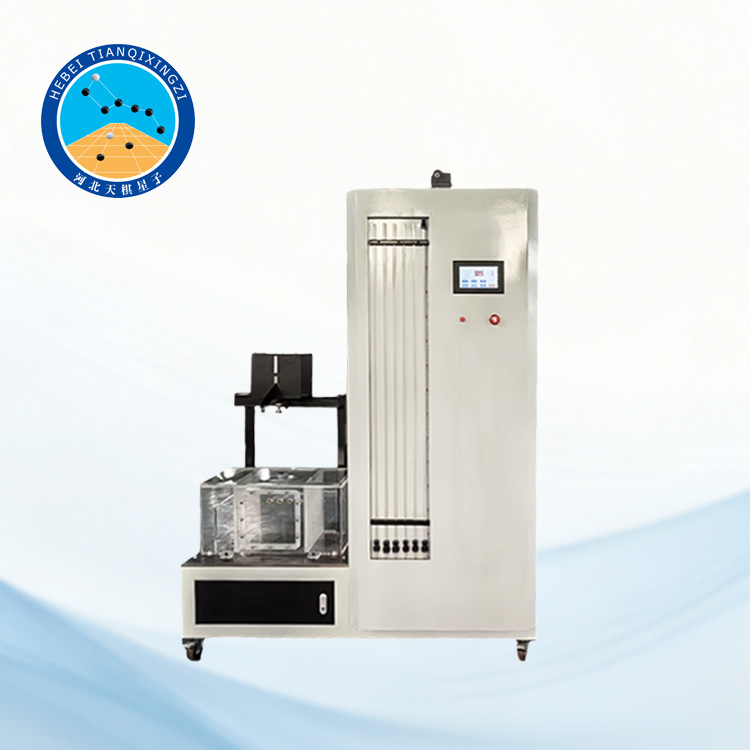

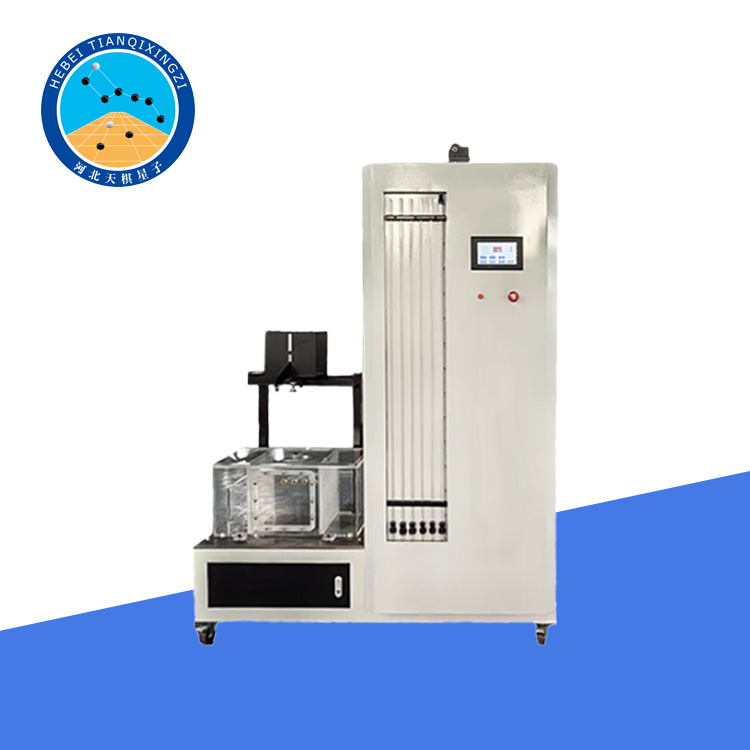

Горизонтальный тестер проницаемости крупнозернистых грунтов

Модель: TGSYU-1

I. Введение

Данный метод испытания соответствует стандартам GB/T 50123-2019 «Методы геотехнических испытаний» и ASTM D2434-22 «Стандартные методы испытаний для измерения гидравлической проводимости крупнозернистых грунтов». Метод испытания использует фильтрационный поток слева направо и подходит для крупнозернистых грунтов. Он используется для определения таких параметров, как коэффициент проницаемости, сухая плотность, пористость, градиент фильтрации и скорость фильтрации крупнозернистых грунтов.

II. Технические параметры

1. Габариты испытательного цилиндра: 300 мм

2. Высота испытательного цилиндра: 600 мм

3. Характеристики резервуара для воды: 200*200 мм

4. Управление: кнопочное

5. Общий вес: 238 кг

6. Напряжение: 220 В

7. Габариты (Д*Ш*В): 120*90*200 см

III. Структура прибора

Данный прибор состоит из: шасси, контейнера для образцов, резервуара для воды, подъемного устройства для резервуара с водой, кнопочного выключателя, шлангов и других компонентов.

1. Оборудование для подачи воды: резервуар из нержавеющей стали (способный поддерживать постоянный напор воды для проведения испытаний), резиновый шланг, подъемная рама.

2. Измерительное оборудование: трубка для измерения давления.

Примечание: все остальное оборудование предоставляется лабораторией самостоятельно.
