Прибор для испытания на разрыв Elmendorf определяет среднюю силу, необходимую для распространения разрыва через заданную длину пластиковой пленки или нежесткого листа после начала разрыва. Он помогает ранжировать относительную устойчивость к разрыву различных пластиковых пленок и тонких листов сопоставимой толщины.

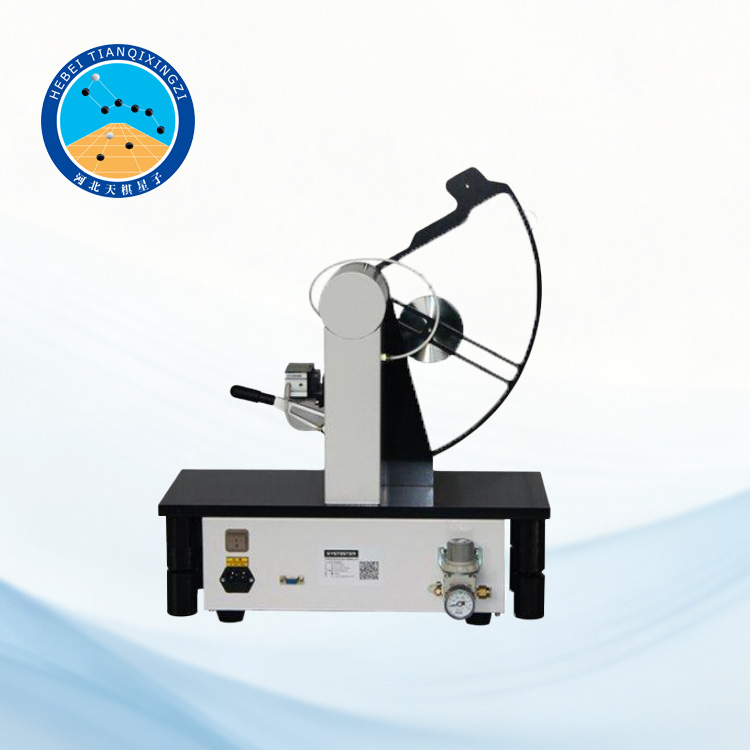

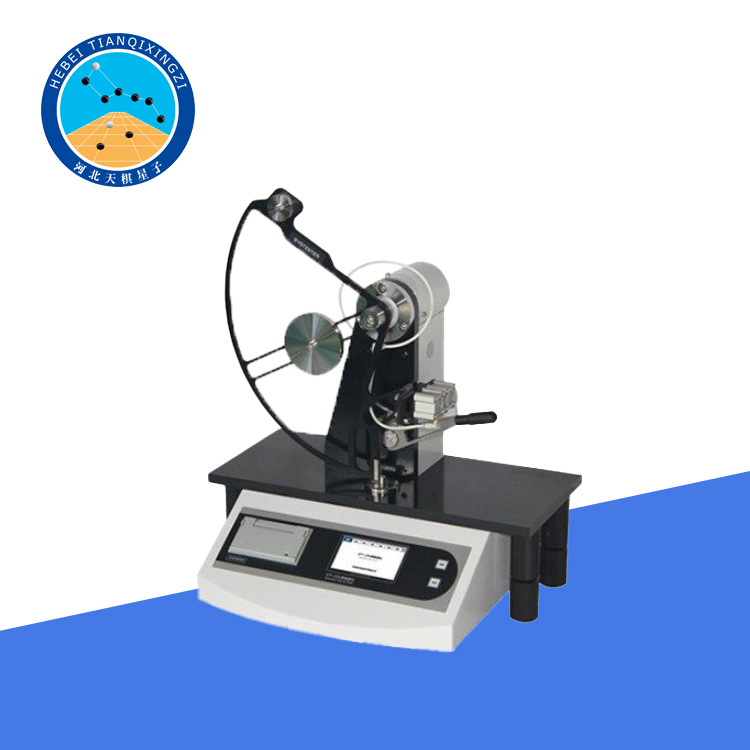

Пластиковый угловой тестер на разрыв

Модель: TGHCR-1

I. Область применения

Подходит для проверки сопротивления разрыву таких материалов, как пленки, листы, бумага, картон, текстиль и нетканые материалы.

II. Основные характеристики

1. Метод Эльмендорфа

2. Сенсорное управление

3. Цветной ЖК-дисплей для отображения данных испытаний

4. Пневматический зажим образца

5. Встроенный мини-принтер

6. Результаты испытаний отображаются в нескольких единицах измерения

7. Стандартный интерфейс связи

8. Профессиональное программное обеспечение для компьютерного анализа (опционально)

9. Поддержка систем управления лабораторными данными, обеспечивающая унифицированное управление данными (опционально)

III. Технические характеристики

1. Грузоподъемность маятника: 200 гс, 400 гс, 800 гс, 1600 гс, 3200 гс, 6400 гс (доступны различные варианты)

2. Давление источника воздуха: 0,6 МПа (источник воздуха предоставляется пользователем)

3. Интерфейс источника воздуха: полиуретановая трубка Ф4 мм

4. Габариты основного блока: 490 мм (Д) × 390 мм (Ш) × 550 мм (В)

5. Питание основного блока: переменный ток 220 В 50 Гц

6. Вес основного блока нетто: 25 кг

IV. Стандарты внедрения

ASTM D1922 — Стандартный метод испытания сопротивления разрыву пластиковой пленки и тонких листов маятниковым методом (типа Эльмендорфа),

ASTM D1424 — «Стандартный метод испытания прочности тканей на разрыв с помощью аппарата падающего маятника (типа Эльмендорфа)»,

ASTM D689-17(2024) — Стандартный метод испытания внутреннего сопротивления разрыву бумаги,

ISO 6383-1 — Пластмассы — Пленки и листы — Определение сопротивления разрыву — Часть 1: Методы разрыва трапеции и прямого угла,

ISO 1974:2012 — Бумага — Определение сопротивления разрыву — Метод Эльмендорфа

V. Конфигурация продукта

Стандартная комплектация: основной блок, 1 базовый маятник, 1 груз, 1 калибровочный груз (менее 15,69 Н)

Дополнительные компоненты: Базовый маятник: 1,96 Н, 15,69 Н

Грузы: 3,92 Н, 7,85 Н, 31,38 Н, 62,76 Н

Калибровочные грузы: 1,96 Н, 3,92 Н, 7,85 Н, 15,69 Н, 31,38 Н, 62,76 Н

Компьютер, программное обеспечение, кабели связи
