Этот метод в основном используется для определения температуры тепловой деформации и температуры размягчения по Викату неметаллических материалов, таких как пластмассы, твердая резина, нейлон, электроизоляционные материалы, композитные материалы, армированные длинными волокнами, и высокопрочные термореактивные ламинаты.

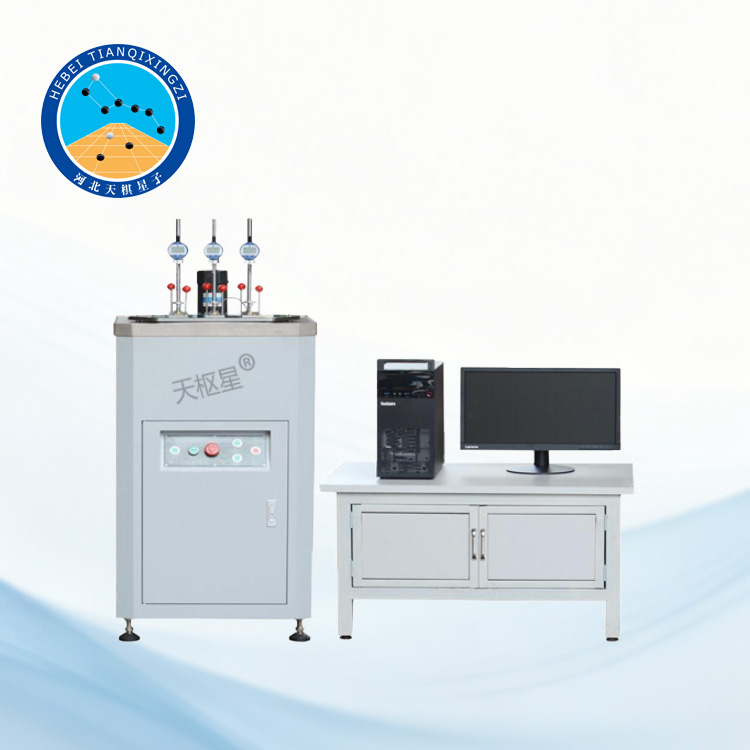

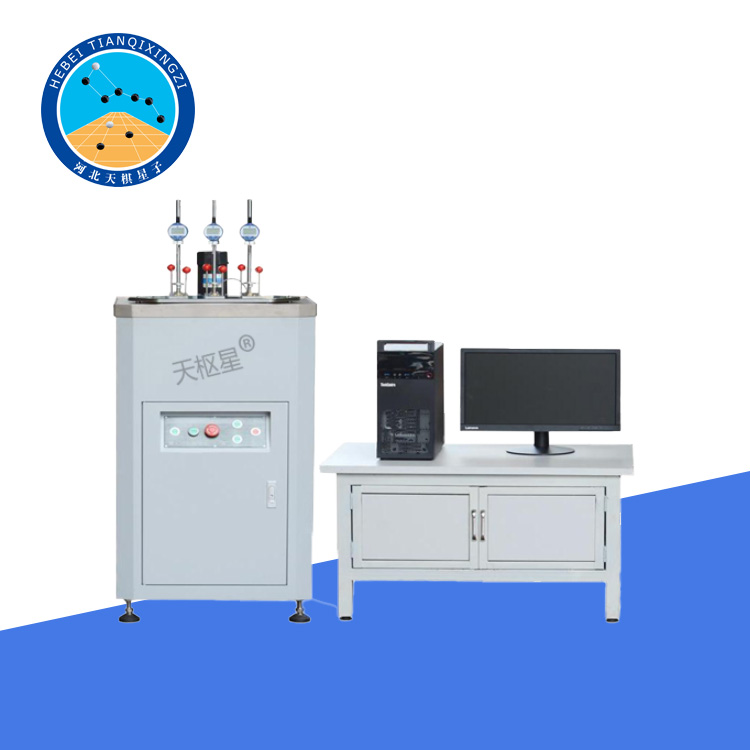

Тестер размягчения термопластов Виката

Модель: TGHCQ-1

I. Функции и область применения:

Данная машина представляет собой прибор для испытания неметаллических материалов, разработанный и изготовленный в соответствии с новейшими международными и национальными стандартами. Она в основном используется для определения температуры тепловой деформации и температуры размягчения по Викату неметаллических материалов, таких как пластмассы, твердая резина, нейлон, электроизоляционные материалы, композитные материалы, армированные длинными волокнами, и высокопрочные термореактивные ламинаты.

Этот высокоинтеллектуальный измерительный прибор прост в эксплуатации и обеспечивает точное управление, что делает его широко используемым в университетах, научно-исследовательских институтах и подразделениях по контролю качества продукции. Он использует управление на основе микрокомпьютера и ПИД-регулятора с фазовой модуляцией, а также имеет функцию установки верхнего температурного предела; нагрев автоматически прекращается, когда температура испытания достигает верхнего предела.

Определение по Викату (VST): образец помещается в жидкую среду или в нагревательную камеру. Определяется температура стандартного индентера, когда он погружается в образец, вырезанный из трубы или фитинга, на глубину 1 мм под силой (50±1) Н при постоянной скорости нагрева.

Определение тепловой деформации (ТПД): Стандартный образец, подвергнутый постоянной трехточечной изгибающей нагрузке в плоском (предпочтительно) или боковом положении, в результате чего возникает одно из изгибающих напряжений, указанных в соответствующей части GB/T 1634. При равномерных условиях нагрева измеряется температура, при которой достигается стандартный прогиб, соответствующий указанному приращению изгибной деформации.

II. Стандарты внедрения:

GB/T 1633 — «Определение температуры размягчения по Викату (VST) термопластичных пластмасс»

GB/T 8802 — «Определение температуры размягчения по Викату термопластичных труб и фитингов»

ASTM D1525 — «Стандартный метод испытания температуры размягчения по Викату пластмасс»

ISO 306:2022 — «Пластмассы — Термопластичные материалы — Определение температуры размягчения по Викату (VST)»

III. Технические параметры:

1. Диапазон регулирования температуры: от комнатной температуры до 300℃;

2. Максимальная погрешность измерения температуры: ±0,5℃;

3. Скорость нагрева: 50℃/ч, 120℃/ч;

4. Количество точек измерения температуры: 1;

5. Диапазон измерения деформации: от -0,1 мм до 1,1 мм;

6. Максимальная погрешность деформации: ±0,01 мм;

7. Используемая среда: метилсиликоновое масло (предоставляется заказчиком);

8. Расстояние между опорами образца: 64 мм, 100 мм;

9. Способ охлаждения: естественное охлаждение выше 150℃, водяное охлаждение или естественное охлаждение ниже 150℃;

10. Включает функцию защиты от превышения верхнего предела температуры;

11. Количество испытательных стендов: 3;

12. Метод управления: распределенная система управления на базе микроконтроллера и ПК;

13. Габариты прибора: 880 мм × 580 мм × 1400 мм;

14. Требуемое пространство: 1 м спереди назад, 0,6 м слева направо;

15. Источник питания: 4500 ВА, 220 В переменного тока, 50 Гц
