Безъядерный плотномер для почвы — это прибор, использующий нерадиоактивные технологии, такие как электромагнитные волны или георадар, для измерения влажной и сухой плотности почвы. Он позволяет быстро получать такие параметры, как уплотнение почвы, непосредственно на месте и часто используется для контроля качества при строительстве дорог, инфраструктурных объектов и других инженерных сооружений.

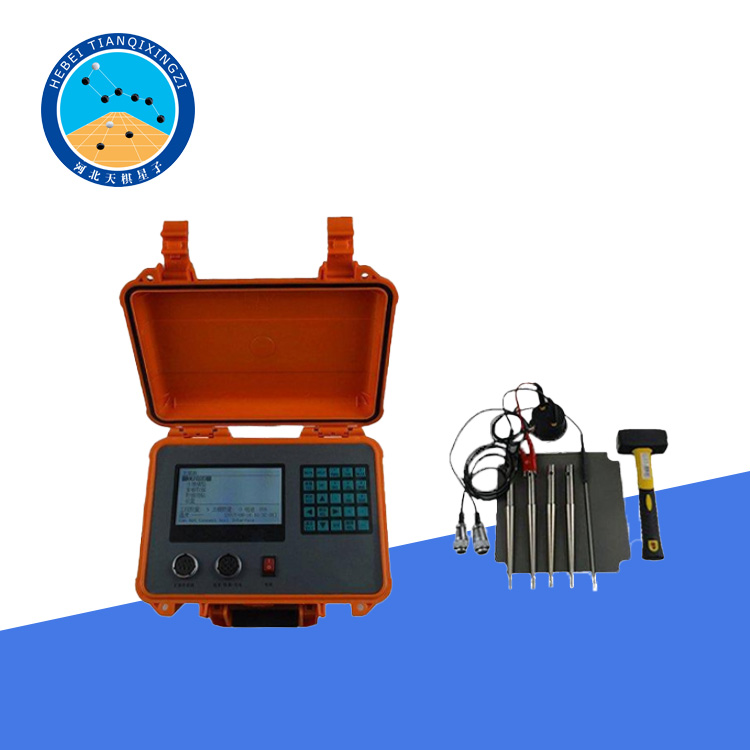

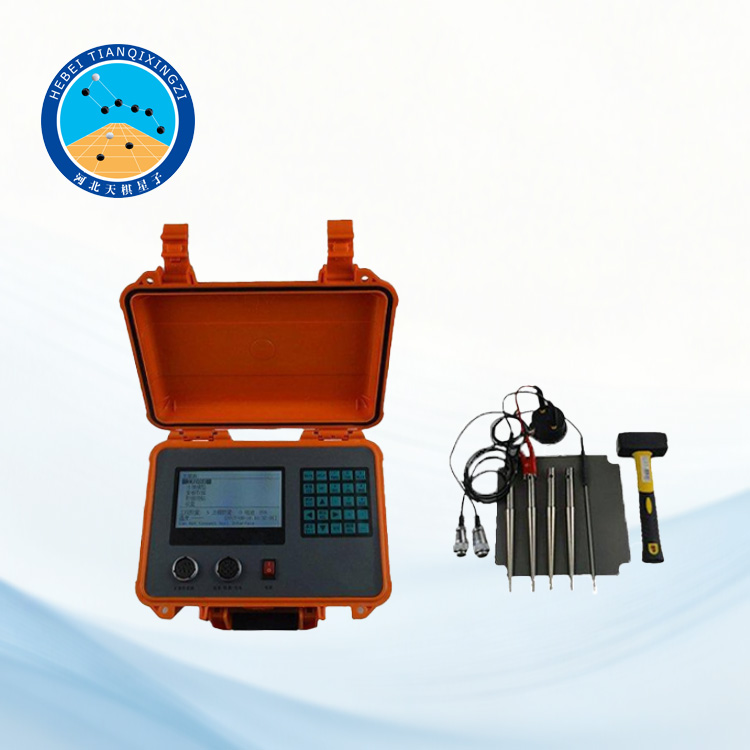

Неядерный плотномер грунта

Модель: LJLMP-1

I. Введение в продукт

Измеритель плотности грунта (EDG) позволяет измерять плотность, влажность и степень уплотнения грунта в дорогах и фундаментах. Точность измерений в основном зависит от правильного использования прибора оператором.

II. Стандарты

ASTM D7830 / D7830M — Стандартный метод испытания плотности (удельного веса) и влажности грунта на месте с использованием электромагнитного плотномера грунта.

III. Основные функции

1. Измеряет плотность в сухом/влажном состоянии, содержание влаги и процент уплотнения грунта.

2. Применяется для испытаний в инженерных проектах, таких как дорожное полотно, фундаменты, насыпи, обратная засыпка и полигоны для захоронения отходов.

IV. В процессе эксплуатации ЭДГ внедряются некоторые новые технологии, с которыми вам необходимо ознакомиться:

1.Модель почвы представляет собой комбинацию электронных данных о почве и физических данных, введённых пользователем. Она является основой для определения параметров почвы в зоне с аналогичными характеристиками почвы.

2.При построении модели почвы требуется использование прибора EDG (сбор электронных данных) для регистрации электронных сигналов в разных точках испытаний (эти точки называются точками почвенных исследований). Для каждой точки требуется собрать один электронный сигнал. Одновременно проводится испытание с песчаным конусом для определения влажной плотности, сухой плотности и влажности почвы, а также других физических свойств. Максимальная сухая плотность почвы затем определяется в лаборатории. Эти данные вводятся в прибор, что позволяет связать электронные и физические данные.

3. Для создания модели грунта требуется как минимум три контрольные точки (анализа почвы). Чем больше контрольных точек, тем более репрезентативной будет модель грунта. Кроме того, чем шире диапазон плотности и влажности, охватываемый контрольными точками, тем точнее будет модель грунта.

4. После создания модели грунта EDG можно использовать для проведения полевых испытаний. Контрольная зона — это участок с теми же физическими характеристиками, что и исследуемый грунт, который экспериментатор подготавливает к испытаниям.

5. Как правило, для каждого отдельного участка испытаний создается модель грунта. Для разных проектов требуются разные модели грунта. После успешного создания модели грунта, представляющей данный участок, свойства грунта в любой точке испытаний могут быть быстро и точно определены с помощью EDG посредством полевых испытаний.

6. Фактическим испытанием является расчет физических свойств грунта путем сравнения электронных данных, собранных в точках испытаний, с моделями грунта.

V. Технические параметры

Основной блок и разъем EDG: Водонепроницаемое соединение

Диапазон влажной плотности: Основан на типичной плотности уплотненной почвы, точность: в пределах 3% от результатов стандартных физических испытаний

Диапазон влажности: Основан на типичной влажности уплотненной почвы, точность: в пределах 3% от результатов стандартных физических испытаний

Длина кабеля RS-232: 100 см

Встроенный источник питания: NiMH 12 В, емкость 2000 мАч

Время работы от батареи: около 24 часов

Диапазон рабочих температур: 0–50℃

Диапазон рабочей влажности: 5–90%

Вес контроллера EDG: 8 кг

Габариты контроллера EDG: 300*260*140 мм

Вес аксессуара EDG: около 3 кг

Габариты корпуса (мм)/вес (кг): 480*215*390 мм/8,5 кг
