Машина для отбора кернов из асфальтобетонных смесей — это специализированное устройство, используемое для сверления стандартных цилиндрических образцов из асфальтобетонных, бетонных или испытательных участков. Она широко используется для контроля качества и анализа проб в дорожно-строительных проектах.

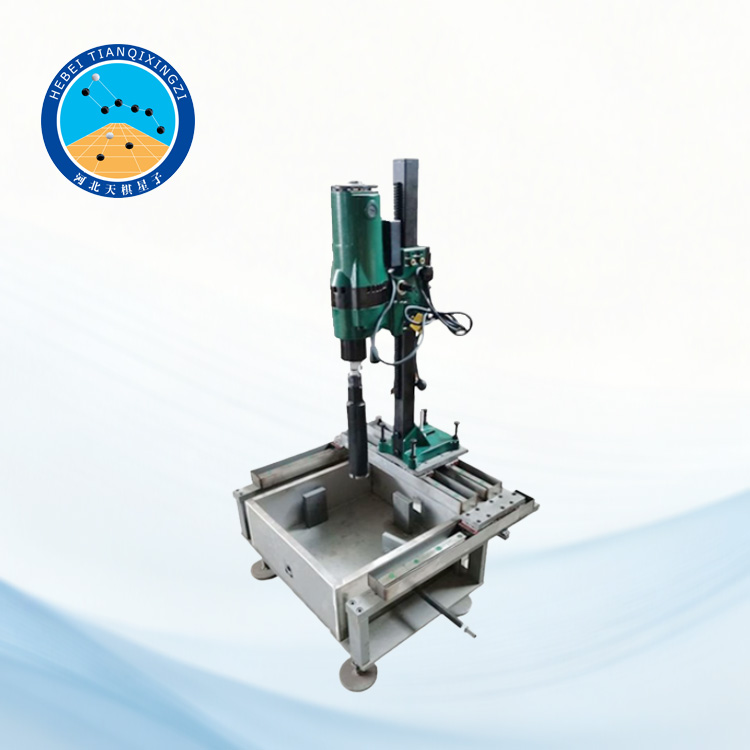

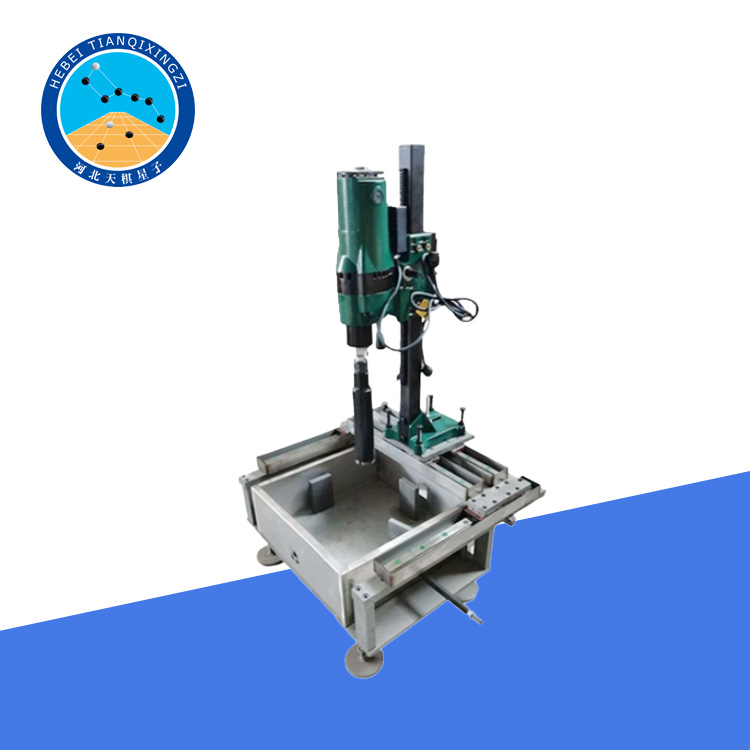

Машина для алмазного бурения асфальтобетонных смесей

Модель: LJLMO-1

I. Введение в продукт

Буровая установка для отбора кернов из асфальтобетонных смесей (далее именуемая буровой установкой) — это специализированный инструмент для отбора точных образцов керна из асфальтобетонных смесей как на строительной площадке, так и в помещении. Она проста в эксплуатации, легка и гибка, обеспечивает точные размеры при бурении и отборе проб, оставляет гладкую поверхность после бурения и не причиняет случайных повреждений буримому материалу, что делает ее идеальным элементом строительной техники.

Буровая установка использует в качестве источника питания двигатель с последовательной обмоткой и оснащена тонкостенным буровым долотом из синтетического алмаза. Она в основном используется в строительных проектах, таких как автомагистрали, аэропорты, порты, плотины и другие бетонные сооружения, для бурения и отбора керна. Этот метод исключает необходимость предварительного бурения отверстий или ручного бурения после завершения строительства, а также обеспечивает идеальные условия для отбора керна научно-исследовательскими учреждениями. Кроме того, эта буровая установка может также использоваться для отбора керна из других неметаллических хрупких и твердых материалов, таких как огнеупорные материалы, керамика, стекло и горные породы.

Керновая бурильная машина представляет собой вертикальную бурильную установку с направлением бурения вниз. Она состоит из электродвигателя, редуктора, сверла, колонны, основания и подъемного механизма. Электродвигатель с последовательной обмоткой на однофазном токе установлен на редукторе, который закреплен на подъемном механизме. Этот редуктор приводит в движение сверло под шпинделем вверх и вниз, обеспечивая процесс бурения или отбора керна. Зубчатая рейка на колонне позволяет редуктору перемещаться вдоль колонны, а это движение осуществляется вручную с помощью вращения рукоятки подачи.

II. Эталонные стандарты

JTG3450-2019 Стандартная процедура полевых испытаний дорожного основания и дорожного покрытия – отбор кернов

GB11818-89 Технические требования к машинам для бурения бетонных кернов

ASTM D5361 — Стандартная методика отбора проб уплотненных асфальтобетонных смесей для лабораторных испытаний

AASHTO R 67 — Стандартная методика отбора проб уплотненных асфальтобетонных смесей (получение кернов)

prEN 12697-27 — Битумные смеси — Методы испытаний — Часть 27: Отбор проб

III. Технические параметры

1. Максимальный диаметр керна: Φ200 мм

2. Максимальная глубина керна: 400 мм

3. Направление сверления: вертикально вниз

4. Способ подачи: ручной

5. Скорость холостого хода: 600 об/мин

6. Тип сверла: тонкостенное сверло из искусственного алмаза

7. Двигатель: однофазный последовательный двигатель

8. Мощность: 2300 кВт

9. Напряжение: 220 В

10. Габариты: длина × ширина × высота: 470 × 235 × 880 мм

11. Вес станка: 42 кг
