Данное оборудование используется для проверки глубины вдавливания горяченаносимого герметика для швов/трещин в конус при заданных условиях; это называется конусным проникновением.

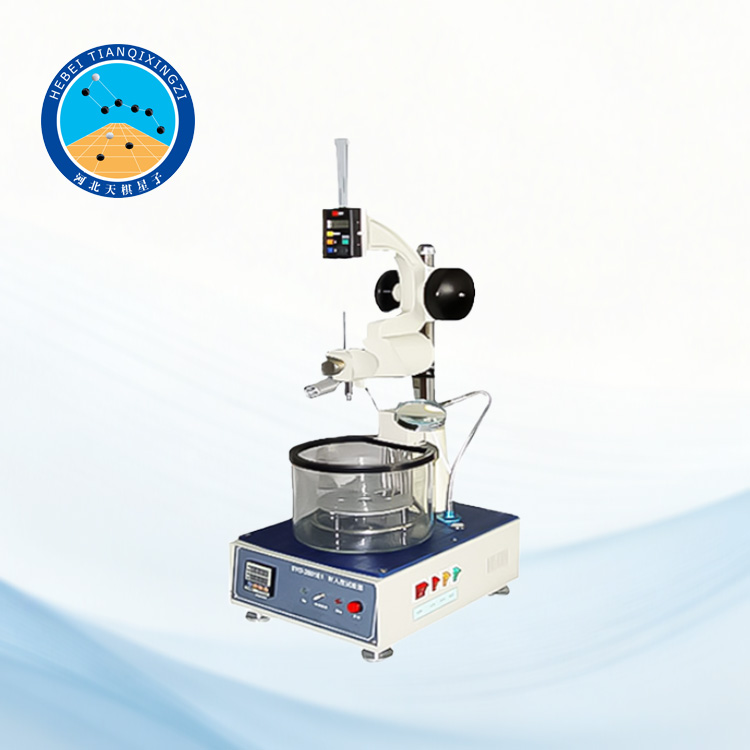

Конусный тестер для измерения пенетрации герметика с подогревом для дорожного покрытия

Модель: LJLMJ-1

I. Введение в продукт

Прибор для конусного пенетрационного контроля герметиков для дорожных покрытий с подогревом образца типа LJLMJ-1 разработан и изготовлен в соответствии с техническими требованиями стандарта JT/T 740-2015 «Герметики для дорожных покрытий с подогревом». Это специализированное устройство для конусного пенетрационного контроля, используемое для оценки консистенции и удобоукладываемости герметиков горячего нанесения. Данный прибор также соответствует международно признанным стандартам ASTM D5329-20 «Методы испытаний герметиков горячего нанесения» и ASTM D6690-21 «Технические условия на герметики для швов бетонных и асфальтовых покрытий горячего нанесения», обеспечивая соответствие международным стандартам в области проектирования конструкции, проведения испытаний и точности измерений. Во время испытания образец нагревается до 25℃ в заданных условиях. Конус заданной массы и угла устанавливается на поверхность образца и свободно отпускается, позволяя ему проникнуть в герметик в течение 5 секунд. Глубина проникновения конуса измеряется для характеристики твердости и консистенции материала. Глубина проникновения конуса выражается в единицах 0,1 мм; Например, глубина проникновения конуса 30,0 мм соответствует глубине проникновения конуса 300. Это оборудование позволяет точно определить удобоукладываемость горяченаносимого дорожного герметика и соответствует национальным и международным стандартам, что делает его идеальным инструментом для испытания материалов в дорожном строительстве и контроля качества.

II. Эксплуатационные характеристики

1. Прибор позволяет проводить измерения в разных направлениях и может даже использоваться в водяной бане с постоянной температурой.

2. Цифровой дисплей, механизм измерения глубины, прост в использовании, обладает хорошей повторяемостью и высокой точностью измерений.

3.Подвижная опора имеет два режима скорости: быстрый и микродвижение, что облегчает точное совмещение наконечника иглы с поверхностью образца во время испытаний.

4. Оснащен механизмом выравнивания платформы для легкой регулировки.

5. Включает механизм ручного освобождения устройства для введения иглы, обеспечивающий нормальную работу даже при неиспользовании автоматического контроля времени освобождения.

IV. Процедура тестирования

1. Вылейте герметик, достигший необходимой температуры проникновения, в чашку с образцом. Высота образца должна превышать ожидаемое значение конусного проникновения на 10 мм, при этом необходимо убедиться в отсутствии пузырьков воздуха. После подготовки охладите образец при комнатной температуре (15–30 °C) в течение 1,5–2 часов, затем перенесите его в водяную баню с постоянной температурой (25 °C ± 0,5 °C) на 1,5–2 часа.

2. Отрегулируйте конусный пенетрационный измеритель, убедившись, что он установлен горизонтально. Осмотрите шатун и направляющую, чтобы убедиться в отсутствии воды, посторонних предметов и значительного трения.

3. Извлеките чашку с образцом, нагретую до требуемой температуры, и поместите ее на штатив в стеклянную посуду с плоским дном. Не заполняйте стеклянную посуду водой.

4. Поместите стеклянную чашку с плоским дном, содержащую образец, на платформу конусного пенетратора и медленно опустите соединительный стержень. Наблюдайте за образцом с помощью отражателя или источника света в подходящем месте, пока кончик стандартного конуса не коснется поверхности образца. Зафиксируйте соединительный стержень кнопкой, потяните вниз зубчатый стержень, пока он не коснется верхней части соединительного стержня, и установите стрелку циферблата на ноль.

5. Крепко нажмите кнопку рукой и одновременно запустите секундомер. Стандартный конус будет свободно падать. Когда стандартный конус проникнет в образец в течение 5 секунд, прекратите нажимать кнопку, чтобы зафиксировать соединительный стержень стандартного конуса. Потяните вниз зубчатый стержень до тех пор, пока он не коснется конца соединительного стержня, и запишите глубину проникновения конуса (0,1 мм).

6. Примечание: При использовании автоматического пенетратора отсчет времени начинается одновременно с падением стандартного конуса в образец и автоматически останавливается через 5 секунд.

V. Отчет о результатах испытаний

1. Для одного и того же образца проведите три параллельных испытания. Расстояние между точками измерения должно быть не менее 25 мм, а расстояние от точки измерения до края образца — не менее 13 мм.

2. Если разница между одним из измеренных значений, полученных в ходе трех параллельных испытаний на одном и том же образце, и средним значением соответствует требованиям к точности испытаний на повторяемость, то в качестве результата конусного пенетрационного теста следует принять среднее значение.

3. Разница между одним из измеренных значений, полученных в ходе трех параллельных испытаний на одном и том же образце, и средним значением не должна превышать 15% от среднего значения.
