Применяется для определения и оценки прочности сцепления поверхностного покрытия, герметизирующего слоя, клеевого слоя, промежуточного и гидроизоляционного слоя с асфальтовым слоем, слоем цементного бетона, мостовой плитой. Позволяет измерять прочность межслойного сцепления между двумя различными материалами, а также прочность сцепления конструкционного слоя — клеевого слоя — конструкционного слоя.

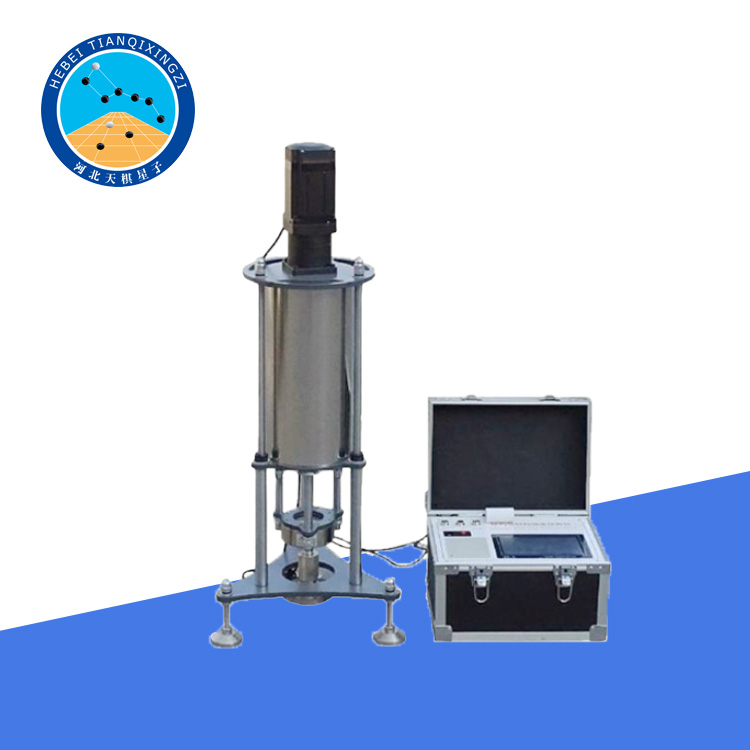

Испытатель прочности на вырыв конструкцио слонногоя

Модель: LJLMG-1

I. Введение в продукт

Данный прибор в основном используется для определения и оценки прочности межслойного сцепления между поверхностными покрытиями, герметизирующими слоями, адгезионными слоями, грунтовочными слоями и гидроизоляционными слоями, а также различными материалами, такими как асфальтовые слои, цементобетонные слои и мостовые настилы. Он также подходит для проверки прочности сцепления систем «конструкционный слой – адгезионный слой – конструкционный слой». Оборудование соответствует требованиям JTG 3450-2019 «Технические условия для полевых испытаний дорожного основания и покрытия» T0985-2019 «Метод испытания прочности межслойного сцепления» и соответствующим положениям ASTM D7234 «Стандартный метод испытания для определения адгезии покрытий на бетонных поверхностях при вытягивании с использованием портативного измерителя вытягивания». Он может использоваться для профессионального испытания прочности на вытягивание в инженерных областях и лабораториях.

II. Структурные особенности

1. Основной блок состоит из системы нагружения, системы сбора данных, кронштейна для вытягивания и принадлежностей для вытягивания. Прибор обеспечивает равномерное вертикальное усилие вытягивания с коэффициентом растяжения 25 кПа/с ± 15 кПа/с.

2. Прибор гибкий и легкий. Вес всего блока составляет приблизительно 40 кг, что делает его удобным для испытаний на месте. При испытаниях в помещении для фиксации образца используется кольцевая испытательная пластина.

3. Удобное электропитание. Для испытаний на открытом воздухе требуется только источник постоянного тока 12 В. Его можно напрямую подключить к автомобильному источнику питания без необходимости использования дополнительного электрооборудования. Для работы в помещении требуется только источник питания 220 В.

4. Высокая точность. Диапазон точности результатов испытаний прибора составляет 1 Н.

5. Цифровое отображение силы вытягивания, сохранение пиковых значений и печать результатов испытаний.

6. 7-дюймовый сенсорный ЖК-экран.

III. Технические параметры

1. Напряжение внутри помещения: 220 В 50 Гц, снаружи: 12 В 50 Гц.

2. Нагрузка на вырыв: 0-30 кН, точность ±1 Н

3. Скорость растяжения: 25 кПа/с ±15 кПа/с

4. Размер выдвижной головки: диаметр 100 мм ±0,1 мм

5. Кольцевая металлическая пластина: внутренний диаметр 105 мм, внешний диаметр 300 мм, толщина 25 мм

6. Температура окружающей среды: от -10℃ до 50℃

7. Габаритные размеры: 40 см x 40 см x 90 см

8. Вес машины: 40 кг
