Данная испытательная машина может быть классифицирована на два типа в зависимости от метода нагружения: электрогидравлический тип и электрогидравлический сервопривод (с постоянной нагрузкой). В зависимости от конфигурации системы управления она также может быть разделена на четыре категории: тип с цифровым дисплеем (S), тип с гидравлическим дисплеем (Y), компьютеризированный тип (D) и тип для комбинированных испытаний цемента на изгиб и сжатие (Z).

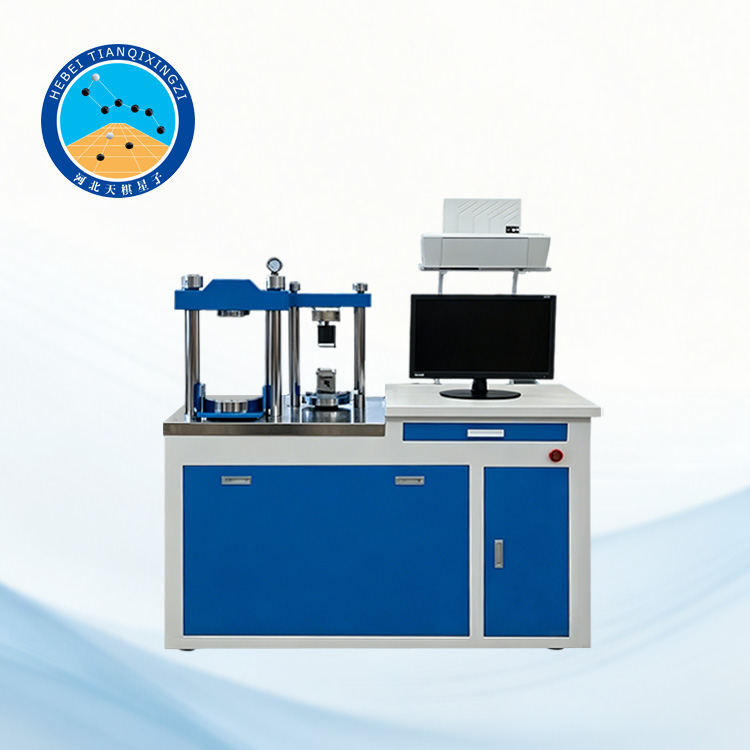

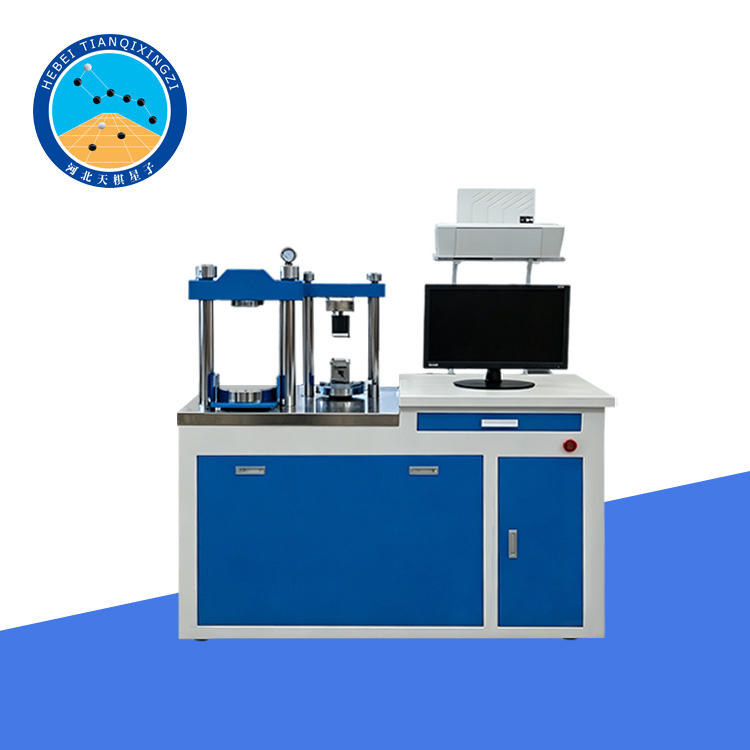

Машина для испытания цемента на сжатие и изгиб

Модель: TDYE-300DZ

I. Введение в продукт

Испытательная машина для цемента на изгиб и сжатие разработана и изготовлена в соответствии с требованиями JT/T 946-2014 «Инъекционные материалы (агенты) для предварительно напряженных каналов в дорожном строительстве», изданного Министерством транспорта Китайской Народной Республики, в частности, раздела 4.2 «Характеристики цементной пасты». Данная испытательная машина подходит для определения прочности на изгиб бетонных образцов размером 100×100×400 мм и 150×150×550 мм, а также прочности на сжатие цемента, раствора и других строительных материалов.

Ссылочные или применимые международные стандарты: ASTM C109, EN 196-1, ISO 679, ASTM C1107, ISO 7500-1, ASTM E4.

II. Технические параметры

1. Грузоподъемность: 300 кН

2. Класс точности: Класс 1

3. Диапазон измерения силы: 30–300 кН

4. Минимальное разрешение: 0,1 кН

5. Рабочее напряжение прибора: 220 В ±10%

6. Рабочее напряжение двигателя: 380 В ±10%

7. Мощность двигателя: 0,75 кВт

8. Относительная погрешность показаний: ±1%

9. Гидравлическое давление: 25 МПа

10. Диаметр опорного ролика: Φ30 мм

11. Вертикальное расстояние между верхним и нижним гибочными роликами: Φ165 мм

12. Межосевое расстояние между верхними противоизгибными роликами: 150 мм

13. Межосевое расстояние между нижними противоизгибными роликами: 450 мм

14. Диаметр прижимной пластины: Φ160 мм

15. Расстояние между верхней и нижней нажимными пластинами: 180 мм

16. Диаметр поршня × ход поршня: Φ125 × 100 мм

17. Габаритные размеры: 840 х 530 х 1450 мм

18. Вес нетто: 400 кг

III. Характеристики

Двухфункциональная конструкция для испытаний на изгиб и сжатие;

Гидравлическая система нагружения обеспечивает стабильное и плавное приложение силы;

Режим постоянного напряжения для высокой точности испытаний;

Высокоточное измерение нагрузки с цифровым отображением в реальном времени;

Простота в эксплуатации благодаря автоматизированному управлению процессом тестирования;

Высокая жесткость конструкции для длительной стабильной работы;

Подходит для лабораторных и контрольно-измерительных работ;

Дополнительно доступна компьютерная система сбора и печати данных.

IV. Принцип работы (кратко)

Машина подает гидравлическое давление через поршневую систему для создания контролируемой нагрузки на образец. Нагрузка передается через компрессионные пластины или гибкие ролики, а система непрерывно измеряет силу и деформацию для определения прочностных характеристик материала.
