Анализатор изображений волокон широко используется в текстильных лабораториях, учреждениях по контролю качества волокон, университетах, исследовательских центрах, агентствах по контролю качества и предприятиях по производству химических волокон для анализа натуральных волокон, химических волокон, волокон животного происхождения, полых волокон и волокон специальной формы.

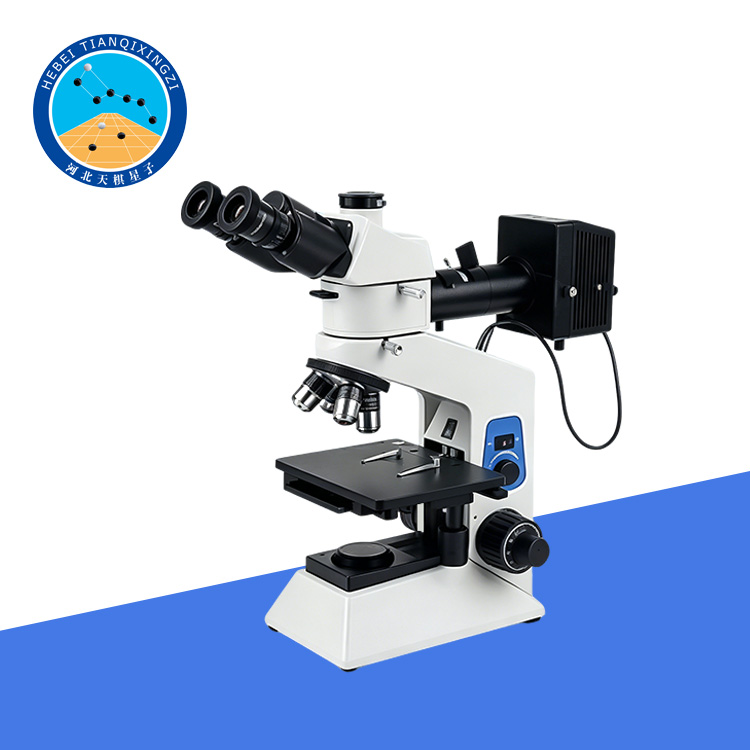

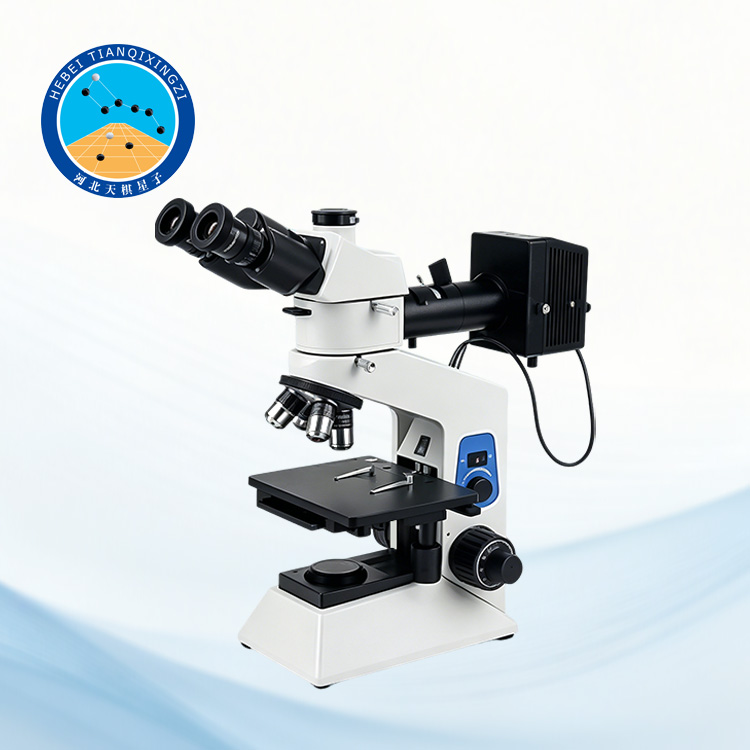

Анализатор изображений волокна

Модель: TDJT533-A1

I. Введение в продукт

Анализатор изображений волокон — это профессиональная микроскопическая система анализа волокон, специально разработанная для измерения диаметра волокон, наблюдения за морфологией поперечного сечения, оценки тонкости волокон и анализа их состава. Система объединяет промышленную камеру высокого разрешения, прецизионный оптический микроскоп, интеллектуальное программное обеспечение для обработки изображений и компьютерную технологию анализа, что позволяет проводить быстрое, точное и эффективное тестирование волокон.

II. Применимые стандарты

GB/T10685 FZ/T30003 SN/T0756 AATCC20A GB/T 10685 GB/T 20732 GB/T 3364 GB/T 13835.6

III. Характеристики продукта

1. Подходит для наблюдения за морфологией поперечного сечения различных химических волокон, волокон специальной формы и полых волокон, а также для измерения площади поперечного сечения.

2. Высокая скорость измерения, простота в эксплуатации и эффективное снижение человеческой ошибки.

3. После измерения нескольких волокон программное обеспечение одновременно отображает диаметр, название типа волокна, количество измеренных волокон, среднее значение, стандартное отклонение, значение коэффициента вариации, максимальное и минимальное значения измеренных волокон. Благодаря профессиональному программному обеспечению для анализа, статистические отчеты можно напрямую экспортировать в Excel, Word и другие форматы для удобного поиска и печати данных.

4. Встроенная библиотека изображений специальных образцов волокон животного происхождения и стандартных образцов химических волокон помогает сотрудникам лаборатории проводить сравнительный анализ и повышать возможности идентификации волокон.

IV. Технические параметры

1. Конструкция прибора: компьютер, промышленная камера, микроскоп, программное обеспечение для измерений

2. Диапазон измерений: стандартный диапазон измерений 1-200 мкм, диапазон измерений прибора 1-2000 мкм (настраивается в соответствии с требованиями пользователя)

3. Точность измерения: 0,1 мкм

4. Микроскоп использует бесконечную оптическую систему, обеспечивающую превосходные оптические характеристики.

5. Объективы микроскопа: ахроматические объективы 195N 4×, 10×, 40×, 100× (свободно переключаемые в соответствии с требованиями тестирования).

6. Шарнирная тринокулярная наблюдательная головка, наклоненная на 30°, вращающаяся на 360°, оснащенная одним окуляром 10× и одним окуляром 16×.

7. Основной корпус микроскопа (оснащён предметным столиком с двухслойной механической подвижной платформой, размер столика 140 × 132 мм, диапазон перемещения 76 × 52 мм; коаксиальным механизмом грубой и точной фокусировки с шагом 20 мм для грубой регулировки и шагом 0,002 мм для точной регулировки; конденсором, верхней и нижней системами освещения и источником питания).

8. Внешний импульсный источник питания, входное напряжение AC90-240 В, выходное напряжение DC5 В/2 А

9. Программное обеспечение для измерений имеет две программы: измерение диаметра и измерение площади поперечного сечения. Ввод удельной плотности волокна позволяет измерить плотность волокна (число D), что обеспечивает удобство и гибкость.

10. Функция коррекции данных позволяет автоматически калибровать диаметр волокна (мкм) в программном обеспечении в соответствии с требованиями тестирования.

11. Функция «заморозки изображения» в программном обеспечении сохраняет метки измерений текущего поля зрения, что значительно повышает скорость и точность измерений.

12. Предоставляет библиотеку образцов волокон, содержащую более 20 типов волокон.

13. Отчеты об испытаниях можно экспортировать в различные форматы, такие как Word, Excel и PDF, для удобного хранения и поиска.

14. В комплект входят: 1 инструкция по эксплуатации, 1 сертификат соответствия, 1 микроскоп, 1 камера и 1 устройство для нарезки волокон.

15. Источник питания: AC220V 50Hz

16. Габариты оборудования (Д×Ш×В): 240 мм×210 мм×390 мм

17. Вес: 4,5 кг

V. Функции программного обеспечения

Интеллектуальное программное обеспечение для измерений обеспечивает:

Измерение диаметра волокна

Анализ площади поперечного сечения волокна

Расчёт линейной плотности (денье) волокна

Захват и замораживание изображений

Автоматический статистический анализ

Калибровка данных

Экспорт отчетов в различных форматах

Сравнение изображений волокон

Программное обеспечение позволяет пользователям калибровать диаметр волокна в соответствии с конкретными требованиями к тестированию, обеспечивая высокую гибкость и точность измерений.
